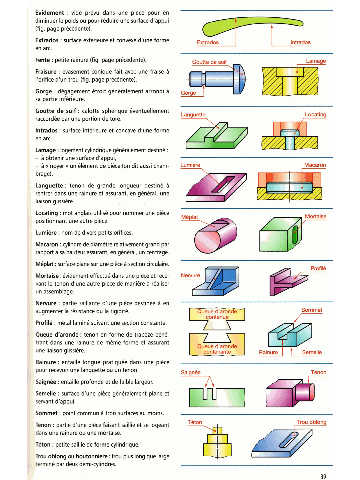

Évidement : vide prévu dans une pièce pour en
diminuer le poids ou pour réduire une surface d'appui
(fig. page précédente).
Extrados : surface extérieure et convexe d'une forme
en arc.
Fente : petite rainure (fig. page précédente).
Fraisure : évasement conique fait avec une fraise à
l'orifice d'un trou (fig. page précédente).
;orge : dégagement étroit généralement arrondi à
sa partie inférieure.
Goutte de suif : calotte sphérique éventuellement
raccordée par une portion de tore.
Intrados : surface intérieure et concave d'une forme
en arc.
, Lamage : logement cylindrique généralement destiné :
'
- à obtenir une surface d'appui,
1 - à noyer )) un élément de pièce (on dit aussi cham-
brage).
Languette : tenon de grande longueur destiné à
rentrer dans une rainure et assurant, en général, une
liaison glissière.
iouting : mot anglais utilisé pour nommer une pièce
positionnant une autre pièce.
Lumière : nom de divers petits orifices.
Macaron : cylindre de diamètre relativement grand par
rapport A sa hauteur assurant, en général, un centrage.
Méplat : surface plane sur une pièce à section circulaire.
Mortaise: évidement effectué dans une pièce et rece-
vant le tenon d'une autre pièce de manière à réaliser
1 un assemblage.
Nervure : partie saillante d'une pièce destinée à en
augmenter la résistance ou la rigidité.
Profilé : métal laminé suivant une section constante.
Queue d'aronde : tenon en forme de trapèze péné-
trant dans une rainure de m@me forme et assurant
me liaison glissière.
Rainure: entaille longue pratiquée dans une pièce
pour recevoir une languette ou un tenon.
1 Saignée : entaille profonde et de faible largeur.

Semelle : surface d'une pièce généralement plane et
servant d'appui.
1 Sommet : point commun à trois surfaces au moins.
I Trou ablong
knon : partie d'une pièce faisant saillie et se logeant
dans une rainure ou une mortaise.
réton : petite saillie de forme cylindrique.
h oblong ou boutonnière: trou plus long que large
miné par deux demi-cylindres.
)
