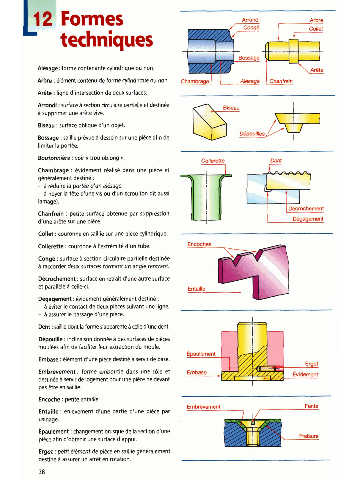

Formes

techniques

Alésage: forme contenante cylindrique ou non.

Arbre : élément contenu de forme cylindrique ou non.
Arête : ligne d'intersection de deux surfaces.
ARondi : surface à sedion circulaire partielle et destinée
A supprimer une arête vive.
Biseau : surface oblique d'un objet.
Bossage : saillie prévue A dessein sur une pièce afin de
limiter la portée.
BoutonniPre : voir M trou oblong ».
Chambrage : évidement réalisé dans une pièce et
généralement destiné :
- à réduire la portée d'un alésage,
- A noyer la tête d'une vis ou d'un écrou (on dit aussi
lamage).
Chanfrein : petite surface obtenue par suppression
d'une arête sur une pièce.
Collet : couronne en saillie sur une pièce cylindrique.
Collerette : couronne à l'extrémité d'un tube.

Congé : surface A section circulaire partielle destinée
d raccorder deux surfaces formant un angle rentrant.
Décrochement : surface en retrait d'une autre surface
et parallèle A celle-ci.
Dégagement: évidement généralement destiné :
- à éviter le contact de deux pièces suivant une ligne,
- A assurer le passage d'une pièce.
Dent : saillie dont la forme s'apparente A celle d'une dent.

Dépouille : inclinaison donnée A des surfaces de pièces
moulées afin de faciliter leur extraction du moule.
Embase : élément d'une pièce destiné à servir de base.

EmbrPvement : forme emboutie dans une tble et
destinée à servir de logement pour une pièce ne devant
pas être en saillie.
Encoche : petite entaille.
Embi.8vement Fente
Entaille : enlèvement d'une partie d'une pièce par
usinage.
Épaulement : changement brusque de la section d'une
pièce afin d'obtenir une surface d'appui.

Ergot : petit dément de pièce en saillie g6néralement
destiné A assurer un arrêt en rotation.
