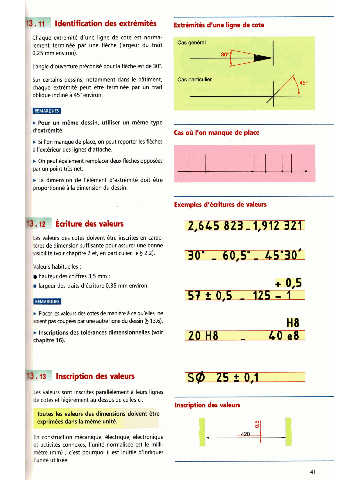

Page 42 - Guide du Dessinateur Industriel

Identification der extlanitér Extrémités d'une ligne de cote

Chaque extrémité d'une ligne de cote est norma-
lement terminée par une flèche (largeur du trait Cas génhi I
0,25 mm environ).
l'angle d'ouverture préconisé pour la flèche est de 30".

Sur certains dessins, notamment dans le bâtiment, Cas particulier
chaque extrémité peut être terminée par un trait Wma
oblique incliné à 45" environ.

b Pour un même dessin, utiliser un même type
d'extrémité. Cas où I'on manque de place
w Si I'on manque de place, on peut reporter les flèches
A l'extérieur des lignes d'attache.
w On peut également remplacer deux flèches opposées
par un point très net.

b La dimension de l'élément d'extrémité doit être
proportionné à la dimension du dessin.

Exemples d'écritures de valeurs

les valeurs des cotes doivent être inscrites en carac-
tères de dimension suffisante pour assurer une bonne
visibilité (voir chapitre 2 et, en particulier, le 5 2.2).

Valeurs habituelles :
hauteur des chiffres 3,5 mm ;
largeur des traits d'écriture 0,35 mm environ.

w Placer les valeurs des cotes de manière à ce qu'elles ne
soient pas coupées par une autre ligne du dessin (5 13.6).
Inscriptions des tolérances dimensionnelles (voir
chapitre 16).

Im'ption des valeurs

I lnscnptiidcsvakurr
Les valeurs sont inscrites parallèlement à leurs lignes
de cotes et légèrement au-dessus de celles-ci.
Toutes les valeurs des dimensi
exprimées dans la même u doivent être
I
En construction mécanique, électrique, électronique
et activites connexes, l'unité normalisée est le milli-
mètre (mm) ; c'est pourquoi il est inutile d'indiquer
Yunité utilisée.
