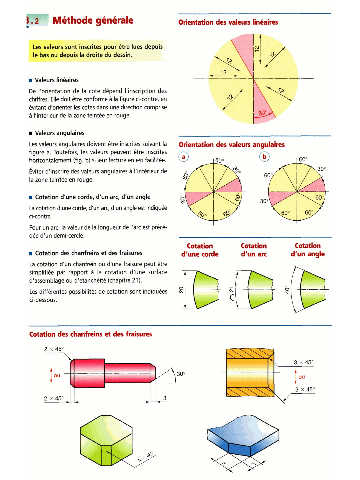

Page 43 - Guide du Dessinateur Industriel

Oientation des valeurs linéaires

3s valeurs sont inscrites pour être lues depuis
; ou depuis la droite du dessin. a

i Valeurs linéaires
De l'orientation de la cote dépend l'inscription des
chiffres. Elle doit être conforme A la figure ci-contre, en
évitant d'orienter les cotes dans une direction comprise
A l'intérieur de la zone teintée en rouge.

i Valeurs angulaires
Les valeurs angulaires doivent être inscrites suivant la O&nt&n da ~Mres
figure a. Toutefois, les valeurs peuvent être inscrites
horizontalement (fig. b) si leur lecture en est facilitée. 0
-
Éviter d'inscrire des valeurs angulaires A l'intérieur de A
la zone teintée en rouge.

i Cotation d'une corde, d'un arc, d'un angle
La cotation d'une corde, d'un arc, d'un angle est indiquée
ci-contre.
Pour un arc, la valeur de la longueur de l'arc est précé-
dée d'un demi-cercle.
i Cotation des chanfreins et des fraisures
La cotation d'un chanfrein ou d'une fraisure peut être
simplifiée par rapport A la cotation d'une surface
d'assemblage ou d'étanchéité (chapitre 21).
Les différentes possibilités de cotation sont indiquées
ci-dessous.
