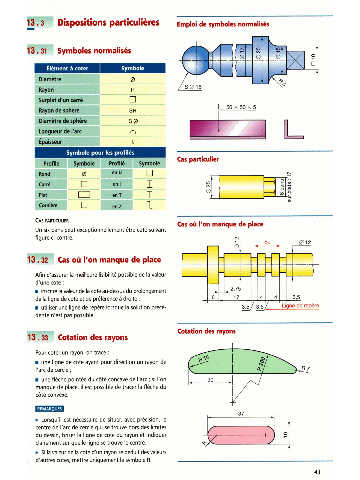

Page 44 - Guide du Dessinateur Industriel

- 1 Symboies normalisés

Diamètre de sphère

Cas partMiet

CAS PARTKUUER
Cas où l'on manque & place
Un six pans peut exceptionnellement être coté suivant
figure ci-contre.

Cas où I'on manque de place

Afin d'assurer la meilleure lisibilité possible de la valeur
d'une cote :
i inscrire la valeur de la cote audessus du prolongement
de la ligne de cote et de préférence A droite ;
i utiliser une ligne de repère lorsque la solution précé-
dente n'est pas possible.

Cotation des rayons
Cotation cies rayons

Pour coter un rayon, on trace :
-
i une ligne de cote ayant pour direction un rayon de
I'arc de cercle ;
i une flèche pointée du côte concave de I'arc ; si I'on
manque de place, il est possible de tracer la flèche du
côté convexe.

F Lorsqu'il est nécessaire de situer, avec précision, le
centre de I'arc de cercle qui se trouve hors des limites
du dessin, briser la ligne de cote du rayon et indiquer
clairement sur quelle ligne se trouve le centre.
F Si la valeur de la cote d'un rayon se déduit des valeurs
d'autres cotes, mettre uniquement le symbole R.
