P. 36

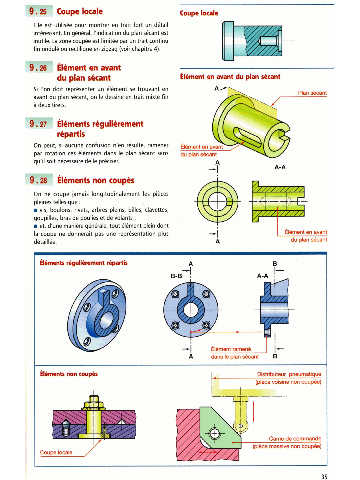

Elle est utilisée pour montrer en trait fort un détail
intéressant. En général, l'indication du plan sécant est
inutile. La zone coupée est limitée par un trait continu
fin ondulé ou rectiligne en zigzag (voir chapitre 4).
9.4 Ll~mcnt en avant
du plan sécant
.-.
Si l'on doit représenter un élément se trouvant en
avant du plan sécant, on le dessine en trait mixte fin
A deux tirets.
rCpsrtls
On peut, si aucune confusion n'en résulte, ramener
par rotation ces éléments dans le plan sécant sans
qu'il soit nécessaire de le préciser.
A-A
On ne coupe jamais longitudinalement les pièces
pleines telles que : .- . .
i vis, boulons, rivets, arbres pleins, billes, clavettes,
goupilles, bras de poulies et de volants ;
i et, d'une manière génbrale, tout élément plein dont
la coupe ne donnerait pas une représentation plus
détaillée.
a
B-B ! A-A !
A deiisbpimdlcnrt B
