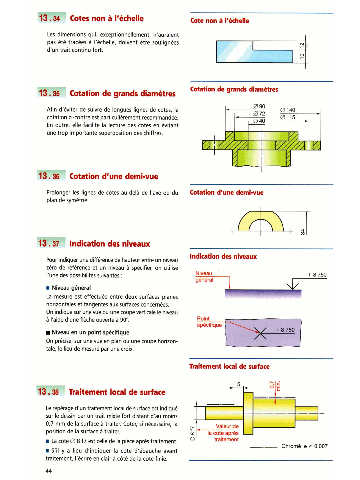

Page 45 - Guide du Dessinateur Industriel

Cotes non B l'échelle Cote non I I'khelle

Les dimensions qui, exceptionnellement, n'auraient
pas été tracées A l'échelle, doivent être soulignées
d'un trait continu fort.

Cotation da grands gam4trar
Cotation de grands diimètres

Afin d'éviter de suivre de longues lignes de cotes, la
cotation ci-contre est particulièrement recommandée.
En outre, elle facilite la lecture des cotes en évitant
une trop importante superposition des chiffres.

io . n Cotution d'une demi-vue

Prolonger les lignes de cotes au-delA de l'axe ou du cotath d'une demhue
plan de symétrie.

Indication des niveaux
indkaion des niveaux
Pour indiquer une différence de hauteur entre un niveau
zéro de référence et un niveau A s~écifier. on utilise
l'une des possibilités suivantes :
i Niveau général
La mesure est effectuée entre deux surfaces planes
horizontales et tangentes aux surfaces concern&s.
On indique sur une vue ou une coupe verticale le niveau
A l'aide d'une flèche ouverte A 90".

i Niveau en un point spécifique
On précise, sur une vue en plan ou une coupe horizon-
tale, le lieu de mesure par une croix.

Traitement local de surface

Le repérage d'un traitement local de surface est indiqué
sur le dessin par un trait mixte fort distant d'au moins
0,7 mm de la surface A traiter. Coter, si nécessaire, la -spic -
position de la surface A traiter.
a)
i cote 0 8 f7 est celle de la pièce après traitement. tfammm
La
i S'il y a lieu d'indiquer la cote d'ébauche avant
traitement, l'écrire en clair A côté de la cote finie.
