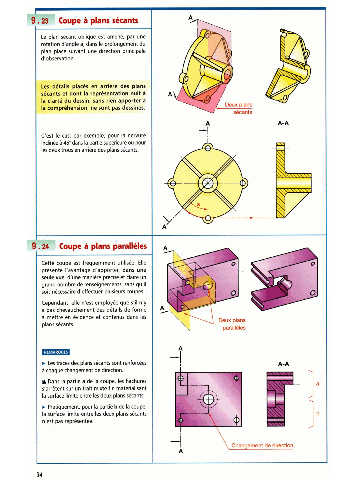

-p Coupe à plans sécants
Le plan sécant oblique est amené, par une
rotation d'angle a, dans le prolongement du
plan placé suivant une direction principale
d'observation.
- -

Les d&$qils placés en arrière des plans
sécants.et dont la représentation nuit à
la clarf6,dr dessin, sans rien apporter à
la kdhension, ne sont pas dessinés.
A-A

C'est le cas, par exemple, pour la nervure
indinée à 45" dans la partie supérieure ou pour
les deux trous en arrière des plans sécants.

-
24 Coupe à plans parallèles

Cette coupe est fréquemment utilisée. Elle
présente l'avantage d'apporter, dans une
seule vue, d'une manière précise et claire un
grand nombre de renseignements, sans qu'il
soit nécessaire d'effectuer plusieurs coupes.
Cependant, elle n'est employée que s'il n'y
a pas chevauchement des détails de forme
à mettre en évidence et contenus dans les
plans sécants.

w Les traces des plans sécants sont renforcées
A chaque changement de direction.
r Dans la partie a de la coupe, les hachures
s'arrêtent sur un trait mixte fin matérialisant
la surface limite entre les deux plans sécants.
w Pratiquement, pour la partie b de la coupe,
la surface limite entre les deux plans sécants
n'est pas représentée.
