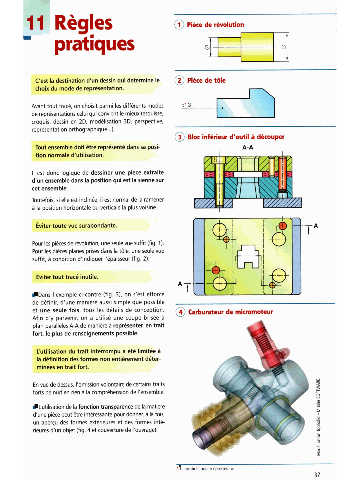

B'est la destination d'un dessin qui dét
I choix du mode de représentation.

Avant tout tracé, on choisit parmi les différents modes
de représentations celui qui convient le mieux (esquisse,
croquis, dessin en 2D, modélisation 3D, perspective,
représentation orthographique...).

Tout en ! représente dans sa posi
+:ml i.r nn

II est donc logique de dessiner une pièce extraite
d'un ensemble dans la position qui est la sienne sur
cet ensemble.
Toutefois, si elle est inclinée, il est normal de la ramener
A la position horizontale ou verticale la plus voisine.

1 Éviter toute vue surabondante

Pour les pièces de révolution, une seule vue suffit (fig. 1).
Pour les pièces planes prises dans la tôle, une seule vue
suffit, à condition d'indiquer l'épaisseur (fig. 2).

+Dans l'exemple ci-contre (fig. 3), on s'est efforcé
de définir, d'une manière aussi simple que possible
et une seule fois, tous les détails de conception.
Afin d'y parvenir, on a utilisé une coupe brisée à
plan parallèles A-A de manière à représenter, en trait
fort, le plus de renseignements possible.

En vue de dessus, l'omission volontaire de certains traits
forts ne nuit en rien à la compréhension de l'ensemble.

+L'utilisation de la fonction transparence de la matière
d'une pièce peut être intéressante pour donner, A la fois,
un aperçu des formes extérieures et des formes inté-
rieures d'un objet (fig. 4 et couverture de l'ouvrage).

: symbole pour r dpaisreur B.
