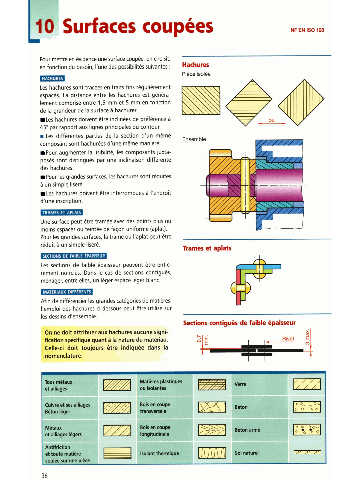

Surfaces coupées
- Hachures

Pour mettre en évidence une surface coupée, on choisit,
en fonction du besoin, l'une des possibilités suivantes :

Les hachures sont tracées en traits fins régulièrement Pièce isolée
espacés. La distance entre les hachures est généra-
lement comprise entre 1,5 mm et 5 mm en fonction
de la grandeur de la surface à hachurer.
mLes hachures doivent être inclinées de préférence à
45" par rapport aux lignes principales du contour.
8 Les différentes parties de la section d'un même
composant sont hachurées d'une même manière.
,Pour augmenter la lisibilité, les composants juxta-
-
posés sont distingués par une inclinaison différente
des hachures.
m Pour les grandes surfaces, les hachures sont réduites
à un simple liseré.
a Les hachures doivent être interrompues A l'endroit
d'une inscription.

Une surface peut être tramée avec des points plus ou
moins espacés ou teintée de façon uniforme (aplat).
Pour les grandes surfaces, la trame ou l'aplat peut être
réduit à un simple liseré.

Les sections de faible épaisseur peuvent être entiè-
rement noircies. Dans le cas de sections contiguës,
n Iéger espace Iéger blanc.

Afin de différencier les grandes catégories de matières,
l'emploi des hachures ci-dessous peut être utilisé sur
In= dessins d'ensemble.
Sactions contiguës de faibh épriis#ur
ln ne doit attribuer aux hachures.aucune signi-
ication spécifique quant à la natune du matériau.
:elle-ci doit toujours être
iomenclature.

Cuivre et ses alliage!

Métaux
