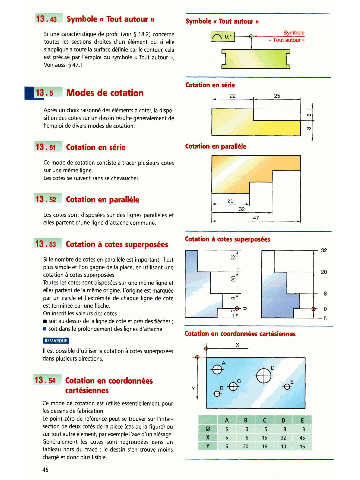

Page 47 - Guide du Dessinateur Industriel

Symbole a Tout autour n
7
Si une caractéristique de profil (voir 5 18.2) concerne
toutes les sections droites d'un élément ou si elle
s'applique a toute la surface définie par le contour, cela
-
est précisé par l'emploi du symbole « Tout autour ».
Voir aussi S 47.1.

Modes de cotation Cotation en série
-3
Après un choix raisonné des éléments A coter, la dispo-
sition des cotes sur un dessin résulte généralement de
l'emploi de divers modes de cotation.

Cotation en série

Ce mode de cotation consiste tracer plusieurs cotes
sur une même ligne.
Les cotes se suivent sans se chevaucher.

A
13 .sr Won en parallile 20
32
Les cotes sont disposées sur des lignes parallèles et 4 47 L
elles partent d'une ligne d'attache commune. I L

cotation i cotes SUperposCcr
Cotation à cotes superporBer
32
Si le nombre de cotes en paralléle est important, il est
plus simple et l'on gagne de la place, en utilisant une
cotation A cotes superposées. 20
Toutes les cotes sont disposées sur une même ligne et
elles partent de la même origine. Corigine est marquée
8
par un cercle et l'extrémité de chaque ligne de cote
est terminée par une flèche.
O O
On inscrit les valeurs des cotes :
- 5
soit au-dessus de la ligne de cote et près des flèches ;
B soit dans le prolongement des lignes d'attache.
cot.tlwimcoordonnirrcut~
II est possible d'utiliser la cotation a cotes superposées
dans plusieurs directions.

Cotation en coordonnées
cartésiennes
Ce mode de cotation est utilisé essentiellement pour
les dessins de fabrication.
Le point zéro de référence peut se trouver sur I'inter-
section de deux cotés de la pièce (cas de la figure) ou
sur tout autre élément, par exemple l'axe d'un alésage.
Généralement les cotes sont regroupées dans un
tableau hors du tracé ; le dessin s'en trouve moins
chargé et donc plus lisible.
