P. 33

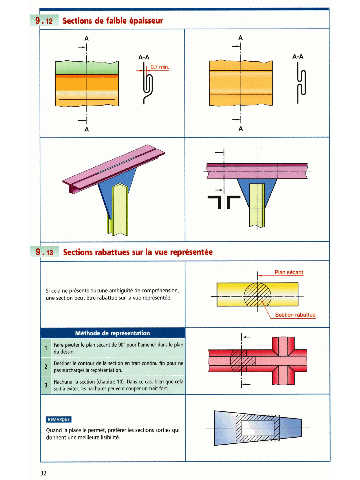

TE Sections de faible 6paisseur
A-A A-A
4
A
.
6 Sections rabattues sur b vue représentée
Si cela ne présente aucune ambiguïté de compréhension,
une section peut être rabattue sur la vue représentée.
, Faire pivoter le plan sécant de 90" pour l'amener dans le plan
du dessin.
Dessiner le contour de la section en trait continu fin pour ne
pas surcharger la représentation.
Hachurer la section (chapitre 10). Dans ce cas, bien que cela
soit à éviter, les hachures peuvent couper un trait fort.
mlm
Quand la place le permet, préférer les sections sorties qui
donnent une meilleure lisibilité.
