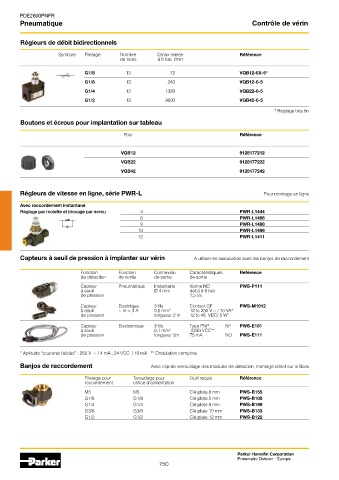

Page 743 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Contrôle de vérin

Régleurs de débit bidirectionnels

Symbole Filetage Nombre Qmax entrée Référence
de tours à 6 bar, l/min

G1/8 13 72 VQB12-0X-5*
G1/8 13 240 VQB12-0-5
G1/4 13 1320 VQB22-0-5
G1/2 13 3600 VQB42-0-5

* Réglage très fin
Boutons et écrous pour implantation sur tableau
Pour Référence

VQB12 9128177212
VQB22 9128177222
VQB42 9128177242

Régleurs de vitesse en ligne, série PWR-L Pour montage en ligne

Avec raccordement instantané
Réglage par molette et blocage par écrou 4 PWR-L1444
6 PWR-L1466
8 PWR-L1488
10 PWR-L1499
12 PWR-L1411

Capteurs à seuil de pression à implanter sur vérin A utiliser en association avec les banjos de raccordement

Fonction Fonction Connexion Caractéristiques Référence
de détection de sortie de sortie de sortie
Capteur Pneumatique Instantané Vanne NO PWS-P111
à seuil Ø 4 mm débit à 6 bar
de pression 1,5 I/s
Capteur Electrique 3 fils Contact OF PWS-M1012
à seuil ~ Ie = 3 A 0,5 mm 2 12 to 230 V ~ / 10 VA*
de pression longueur 2 m 12 to 48 VDC/ 5 W*

Capteur Electronique 3 fils Type PNP NF PWS-E101
à seuil 0,1 mm 2 10/30 VCC**
de pression longueur 2m 75 mA NO PWS-E111

* Aptitude “courants faibles” : 250 V ~ / 4 mA ; 24 VCC / 10 mA ** Ondulation comprise
Banjos de raccordement Avec clip de verrouillage des modules de détection, montage direct sur orifices

Filetage pour Taraudage pour Outil requis Référence
raccordement orifice d’alimentation
M5 M5 Clé plate 8 mm PWS-B155
G1/8 G1/8 Clé plate 5 mm PWS-B188
G1/4 G1/4 Clé plate 8 mm PWS-B199
G3/8 G3/8 Clé plate 10 mm PWS-B133
G1/2 G1/2 Clé plate 12 mm PWS-B122

Parker Hannifin Corporation
Pneumatic Division - Europe
750
