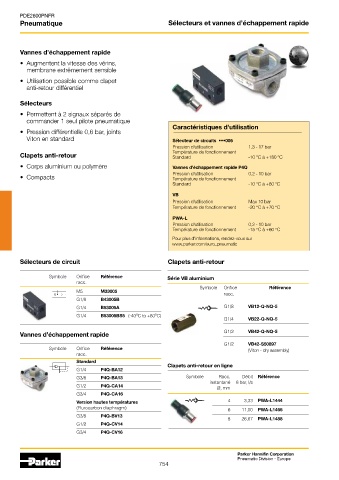

PDE2600PNFR
Pneumatique Sélecteurs et vannes d’échappement rapide

Vannes d’échappement rapide
• Augmentent la vitesse des vérins,
membrane extrêmement sensible

• Utilisation possible comme clapet
anti-retour différentiel

Sélecteurs
• Permettent à 2 signaux séparés de
commander 1 seul pilote pneumatique
Caractéristiques d’utilisation
• Pression différentielle 0,6 bar, joints
Viton en standard Sélecteur de circuits •••005
Pression d’utilisation 1,3 - 17 bar
Température de fonctionnement
Clapets anti-retour Standard -10 °C à +180 °C
• Corps aluminium ou polymère Vannes d’échappement rapide P4Q
Pression d’utilisation 0,2 - 10 bar
• Compacts Température de fonctionnement
Standard -10 °C à +80 °C
VB
Pression d’utilisation Max 10 bar
Température de fonctionnement -20 °C à +70 °C
PWA-L
Pression d’utilisation 0,2 - 10 bar
Température de fonctionnement -15 °C à +60 °C
Pour plus d’informations, rendez-vous sur
www.parker.com/euro_pneumatic

Sélecteurs de circuit Clapets anti-retour

Symbole Orifice Référence Série VB aluminium
racc.
Symbole Orifice Référence
M5 M33005 racc.
G1/8 B43005B
G1/4 B53005A G1/8 VB12-Q-NQ-5
o
o
G1/4 B53005BS5 (-40 C to +80 C)
G1/4 VB22-Q-NQ-5

Vannes d’échappement rapide G1/2 VB42-Q-NQ-5

G1/2 VB42-S50897
Symbole Orifice Référence (Viton - dry assembly)
racc.
Standard
Clapets anti-retour en ligne
G1/4 P4Q-BA12
G3/8 P4Q-BA13 Symbole Racc. Débit Référence
instantané 6 bar, l/s
G1/2 P4Q-CA14 Ø, mm
G3/4 P4Q-CA16
Version hautes températures 4 3,33 PWA-L1444
(Flurocarbon diaphragm) 6 11,00 PWA-L1466
G3/8 P4Q-BV13
8 26,67 PWA-L1488
G1/2 P4Q-CV14
G3/4 P4Q-CV16

Parker Hannifin Corporation
Pneumatic Division - Europe
754
