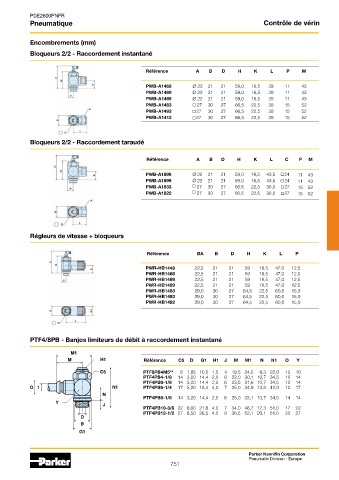

PDE2600PNFR
Pneumatique Contrôle de vérin

Encombrements (mm)

Bloqueurs 2/2 - Raccordement instantané

Référence A B D H K L P M

PWB-A1468 Ø 22 21 21 59,0 16,5 39 11 43
PWB-A1469 Ø 22 21 21 59,0 16,5 39 11 43
PWB-A1489 Ø 22 21 21 59,0 16,5 39 11 43
PWB-A1483 27 30 27 66,5 22,5 39 15 52
PWB-A1493 27 30 27 66,5 22,5 39 15 52
PWB-A1412 27 30 27 66,5 22,5 39 15 52

Bloqueurs 2/2 - Raccordement taraudé

Référence A B D H K L C P M

PWB-A1898 Ø 22 21 21 59,0 16,5 43,5 24
11 43
PWB-A1899 Ø 22 21 21 59,0 16,5 43,5 24 11 43
PWB-A1833 27 30 27 66,5 22,5 36,0 27 15 52
PWB-A1822 27 30 27 66,5 22,5 36,0 27 15 52

Régleurs de vitesse + bloqueurs

Référence ØA B D H K L P

PWR-HB1448 22,5 21 21 59 16,5 47,0 12,5
PWR-HB1468 22,5 21 21 59 16,5 47,0 12,5
PWR-HB1469 22,5 21 21 59 16,5 47,0 12,5
PWR-HB1489 22,5 21 21 59 16,5 47,0 12,5
PWR-HB1483 29,0 30 27 64,5 22,5 60,0 15,0
PWR-HB1493 29,0 30 27 64,5 22,5 60,0 15,0
PWR-HB1492 29,0 30 27 64,5 22,5 60,0 15,0

PTF4/8PB - Banjos limiteurs de débit à raccordement instantané

Référence C5 D G1 H1 J M M1 N N1 O Y

PTF8PB4M5** 8 1,65 10,0 1,5 4 19,5 24,5 6,3 22,0 10 10
PTF4PB4-1/8 14 3,00 14,4 2,0 6 22,0 30,1 10,7 34,5 10 14
PTF4PB6-1/8 14 3,20 14,4 2,0 6 23,5 31,6 10,7 34,5 12 14
PTF4PB6-1/4 17 5,20 18,4 4,0 7 25,0 34,9 13,8 41,0 12 17
PTF4PB8-1/8 14 3,20 14,4 2,0 6 25,0 33,1 10,7 34,5 14 14

PTF4PB10-3/8 22 6,00 21,6 4,0 7 34,0 46,7 17,3 51,0 17 22
PTF4PB12-1/2 27 8,50 26,5 4,0 9 36,5 52,1 20,1 61,0 20 27
