Pneumatique Pressostats

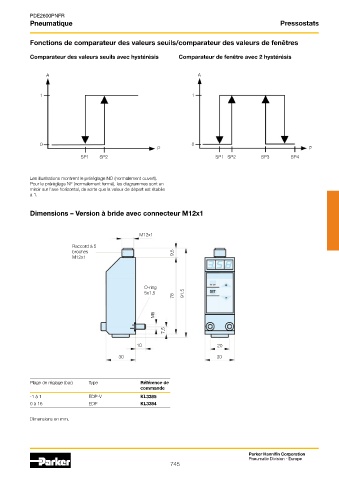

Fonctions de comparateur des valeurs seuils/comparateur des valeurs de fenêtres
Comparateur des valeurs seuils avec hystérésis Comparateur de fenêtre avec 2 hystérésis
A A
1 1
0 0
P P
SP1 SP2 SP1 SP2 SP3 SP4
Les illustrations montrent le préréglage NO (normalement ouvert).
Pour le préréglage NF (normalement fermé), les diagrammes sont en
miroir sur l’axe horizontal, de sorte que la valeur de départ est établie
à 1.
Dimensions – Version à bride avec connecteur M12x1
M12x1
Raccord à 5
broches 9,5
M12x1
O-ring
5x1,5 91,5
78
M5
7,5
10 20
30 30
Plage de réglage (bar) Type Référence de
commande
-1 à 1 EDP-V KL3385
0 à 16 EDP KL3384
Dimensions en mm.
