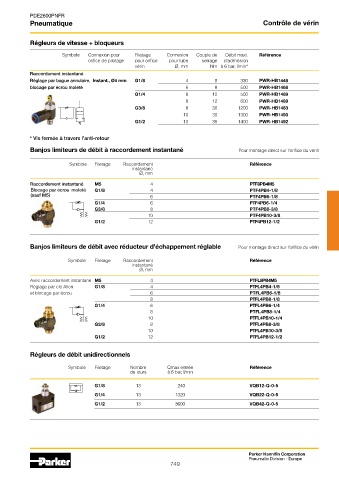

Pneumatique Contrôle de vérin

Régleurs de vitesse + bloqueurs

Symbole Connexion pour Filetage Connexion Couple de Débit maxi. Référence
orifice de pilotage pour orifice pour tube serrage d’admission
vérin Ø, mm Nm à 6 bar, l/min*
Raccordement instantané
Réglage par bague annulaire, Instant., Ø4 mm G1/8 4 8 330 PWR-HB1448
blocage par écrou moleté 6 8 500 PWR-HB1468
G1/4 6 12 500 PWR-HB1469
8 12 600 PWR-HB1489
G3/8 8 30 1200 PWR-HB1483
10 30 1300 PWR-HB1493
G1/2 10 35 1400 PWR-HB1492

* Vis fermée à travers l’anti-retour
Banjos limiteurs de débit à raccordement instantané Pour montage direct sur l’orifice du vérin

Symbole Filetage Raccordement Référence
instantané
Ø, mm

Raccordement instantané M5 4 PTF8PB4M5
Blocage par écrou moleté G1/8 4 PTF4PB4-1/8

(sauf M5) 6 PTF4PB6-1/8
G1/4 6 PTF4PB6-1/4
G3/8 8 PTF4PB8-3/8
10 PTF4PB10-3/8
G1/2 12 PTF4PB12-1/2

Banjos limiteurs de débit avec réducteur d’échappement réglable Pour montage direct sur l’orifice du vérin

Symbole Filetage Raccordement Référence
instantané
Ø, mm
Avec raccordement instantané M5 4 PTFL8PB4M5
Réglage par clé Allen G1/8 4 PTFL4PB4-1/8
et blocage par écrou 6 PTFL4PB6-1/8
8 PTFL4PB8-1/8
G1/4 6 PTFL4PB6-1/4
8 PTFL4PB8-1/4
10 PTFL4PB10-1/4
G3/8 8 PTFL4PB8-3/8
10 PTFL4PB10-3/8
G1/2 12 PTFL4PB12-1/2

Régleurs de débit unidirectionnels

Symbole Filetage Nombre Qmax entrée Référence
de tours à 6 bar, l/min

G1/8 13 240 VQB12-Q-0-5
G1/4 13 1320 VQB22-Q-0-5
G1/2 13 3600 VQB42-Q-0-5
