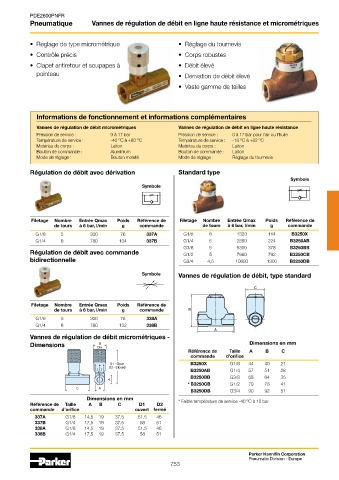

PDE2600PNFR
Pneumatique Vannes de régulation de débit en ligne haute résistance et micrométriques

• Réglage de type micrométrique • Réglage du tournevis
• Contrôle précis • Corps robustes

• Clapet antiretour et soupapes à • Débit élevé
pointeau • Dérivation de débit élevé

• Vaste gamme de tailles

Informations de fonctionnement et informations complémentaires
Vannes de régulation de débit micrométriques Vannes de régulation de débit en ligne haute résistance
Pression de service : 0 à 17 bar Pression de service : 0 à 17 bar pour l’air ou l’huile
Température de service : -40 C à +80 C Température de service : -18 C à +82 C
O
O
O
O
Matériau du corps : Laiton Matériau du corps : Laiton
Bouton de commande : Aluminium Bouton de commande : Laiton
Mode de réglage : Bouton moleté Mode de réglage : Réglage du tournevis
Régulation de débit avec dérivation Standard type
Symbole
Symbole

Filetage Nombre Entrée Qmax Poids Référence de Filetage Nombre Entrée Qmax Poids Référence de
de tours à 6 bar, l/min g commande de tours à 6 bar, l/min g commande
G1/8 5 300 76 337A G1/8 6 1320 114 B3250X
G1/4 6 780 134 337B G1/4 5 2880 224 B3250AB
G3/8 5 6300 378 B3250BB
Régulation de débit avec commande G1/2 5 7680 792 B3250CB
bidirectionnelle G3/4 4,5 10680 1300 B3250DB

Symbole Vannes de régulation de débit, type standard

Filetage Nombre Entrée Qmax Poids Référence de
de tours à 6 bar, l/min g commande
G1/8 5 300 78 338A
G1/4 6 780 132 338B
Vannes de régulation de débit micrométriques -
Dimensions Dimensions en mm
Référence de Taille A B C
commande d’orifice
B3250X G1/8 44 40 21
B3250AB G1/4 57 51 28
B3250BB G3/8 68 64 35
* B3250CB G1/2 79 78 41
B3250DB G3/4 90 92 51
Dimensions en mm o
Référence de Taille A B C D1 D2 * Faible température de service -40 C à 10 bar
commande d’orifice ouvert fermé
337A G1/8 14,5 19 37.5 51.5 46
337B G1/4 17,5 19 37.5 58 51
338A G1/8 14,5 19 37.5 51.5 46
338B G1/4 17,5 19 37.5 58 51

Parker Hannifin Corporation
Pneumatic Division - Europe
753
