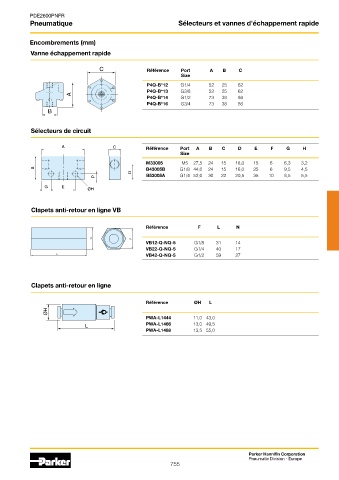

PDE2600PNFR
Pneumatique Sélecteurs et vannes d’échappement rapide

Encombrements (mm)

Vanne échappement rapide

Référence Port A B C
Size
P4Q-B*12 G1/4 52 25 62
P4Q-B*13 G3/8 52 25 62
P4Q-B*14 G1/2 73 38 86
P4Q-B*16 G3/4 73 38 86

Sélecteurs de circuit

Référence Port A B C D E F G H
Size
M33005 M5 27,5 24 15 16,0 15 6 6,3 3,2
B43005B G1/8 44,0 24 15 16,0 25 6 9,5 4,5
B53005A G1/4 52,0 30 22 20,5 35 10 8,5 5,5

Clapets anti-retour en ligne VB

Référence F L N

VB12-Q-NQ-5 G1/8 31 14
VB22-Q-NQ-5 G1/4 40 17
VB42-Q-NQ-5 G1/2 59 27

Clapets anti-retour en ligne

Référence ØH L

PWA-L1444 11,0 43,0
PWA-L1466 13,0 49,5
PWA-L1488 13,5 55,0

Parker Hannifin Corporation
Pneumatic Division - Europe
755
