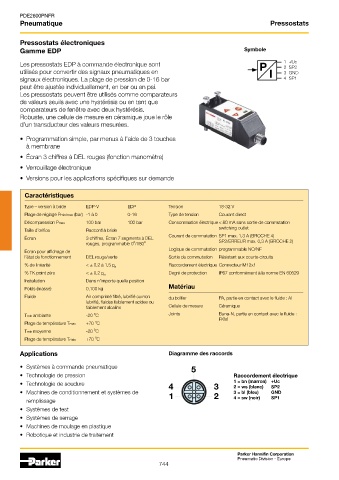

        Pneumatique                                                                             Pressostats


        Pressostats électroniques
        Gamme EDP                                                                      Symbole

        Les pressostats EDP à commande électronique sont                                    P        1  +Uc
                                                                                                     2  SP2
        utilisés pour convertir des signaux pneumatiques en                                     I    3  GND
        signaux électroniques. La plage de pression de 0-16 bar                                      4  SP1
        peut être ajustée individuellement, en bar ou en psi.
        Les pressostats peuvent être utilisés comme comparateurs
        de valeurs seuils avec une hystérésis ou en tant que
        comparateurs de fenêtre avec deux hystérésis.
        Robuste, une cellule de mesure en céramique joue le rôle
        d’un transducteur des valeurs mesurées.


        •   Programmation simple, par menus à l’aide de 3 touches
          à membrane

        •  Écran 3 chiffres à DEL rouges (fonction manomètre)
        •  Verrouillage électronique
        •  Versions pour les applications spécifiques sur demande


          Caractéristiques

          Type – version à bride   EDP-V      EDP           Tension           18-32 V
          Plage de réglage Pmin/max (bar)  -1 à 0      0-16  Type de tension   Courant direct
          Décompression Pmax   100 bar        100 bar       Consommation électrique < 80 mA sans sortie de commutation
                                                                              switching outlet
          Taille d’orifice     Raccord à bride
                                                            Courant de commutation  SP1 max. 1,3 A (BROCHE 4)
          Écran                3 chiffres, Écran 7 segments à DEL
                               rouges, programmable 0 /180 O                  SP2/ERREUR max. 0,3 A (BROCHE 2)
                                                O
          Écran pour affichage de                           Logique de commutation  programmable NO/NF
          l’état de fonctionnement   DEL rouge/verte        Sortie de commutation   Résistant aux courts-circuits
          % de linéarité       < ± 0,2 à 1,5 p N            Raccordement électrique Connecteur M12x1
          % TK point zéro      < ± 0,2 p N                  Degré de protection   IP67 conformément à la norme EN 60529
          Installation         Dans n’importe quelle position
          Poids (masse)        0,100 kg                     Matériau
          Fluide                 Air comprimé filtré, lubrifié ou non   du boîtier   PA, partie en contact avec le fluide : AI
                               lubrifié, fluides faiblement acides ou
                               faiblement alcalins          Cellule de mesure   Céramique
          Tmin ambiante        -20  C                       Joints            Buna-N, partie en contact avec le fluide :
                                  O
                                                                              FKM
                                  O
          Plage de température Tmax   +70  C
                                  O
          Tmin moyenne         -20  C
                                  O
          Plage de température Tmax   +70  C
        Applications                                        Diagramme des raccords

        •  Systèmes à commande pneumatique                          5
        •  Technologie de pression                                                 Raccordement électrique
        •  Technologie de soudure                           4               3      1 = bn (marron)  +Uc
                                                                                                SP2
                                                                                   2 = ws (blanc)
        •   Machines de conditionnement et systèmes de      1               2      3 = bl (bleu)   GND
          remplissage                                                              4 = sw (noir)   SP1
        •  Systèmes de test
        •  Systèmes de serrage
        •  Machines de moulage en plastique
        •  Robotique et industrie de traitement
