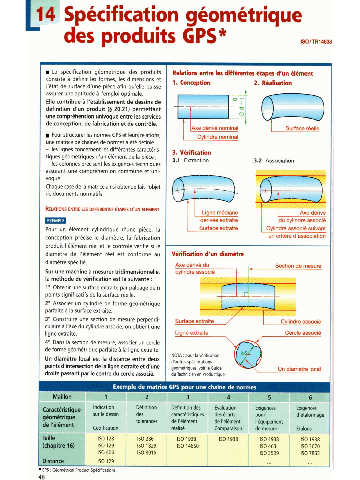

Page 49 - Guide du Dessinateur Industriel

m La spécification géométrique des produits
consiste à définir les formes, les dimensions et
l'état de surface d'une pièce afin qu'elle puisse
assurer une aptitude à l'emploi optimale.
Elle contribue à I'6tablissement de dessins de
definition d'un produit (9 20.21) permettant
une compréhension univoque entre les seMces
de conception, de fabrication et de contrôle.
I Pour structurer les normes GPS et leurs relations,
une matrice de chaînes de normes a été définie :
- les lignes concernent les différentes caractéris- 3. V

-
tiques géométriques d'un élément de la pièce ;
- les colonnes précisent les exigences techniques 3.1 Extraction
-
assurant une compréhension commune et uni-
voque.
Chaque case de la matrice ainsi obtenue fait l'objet
de documents normatifs.

Pour un élément cylindrique d'une pièce, la
conception précise le diamètre, la fabrication
produit l'élément réel et le contrôle vérifie si le
diamètre de l'élément réel est conforme au viibnnrritiar d'un dimn&n
diamètre spécifié.
Sur une machine A mesurer tridimensionnelle,
la methode de verification est la suivante :
Io Obtenir une surface extraite par palpage de n
points significatifs de la surface réelle.
2" Associer un cylindre de forme géométrique
parfaite à la surface extraite.
3" Construire une section de mesure perpendi-
culaire à l'axe du cylindre associé, on obtient une
ligne extraite.
4" Dans la section de mesure, associer un cercle
de forme géométrique parfaite à la ligne extraite.
NOTA : pour la vérification l
Un diamètre local est la distance entre deux d'autres spécifications 7
points d'intersection de la ligne extraite et d'une géométriques, voir le Guide
droite passant par le centre du cercle associé. du Technicien en Productique. \ Un dlamètre local

istance ISO 129
GPS : Géométncal Product Spécifications.
