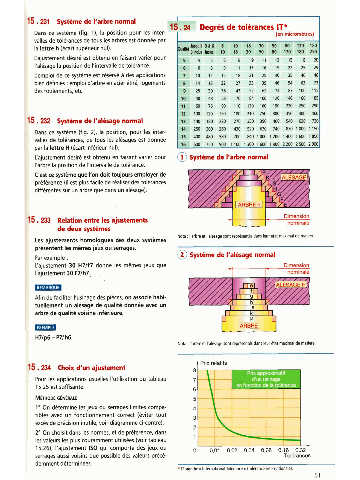

Page 52 - Guide du Dessinateur Industriel

5.m WdeP*M
Degrés de talerances IT*
Dans ce système (fig. l), la position pour les inter- (en micromètres)
valles de tolérances de tous les arbres est donnée par
la lettre h (écart supérieur nul).
L'ajustement désiré est obtenu en faisant varier pour
l'alésage la position de l'intervalle de tolérance.
L'emploi de ce système est réservé à des applications
bien définies : emploi d'arbre en acier étiré, logements
des roulements, etc.

5.232 Système de I'alésage mal
Dans ce système (fig. 2), la position, pour les inter-
valles de tolérances, de tous les alésages est donnée
par la lettre H (écart inférieur nul).
L'ajustement désiré est obtenu en faisant varier pour
l'arbre la position de l'intervalle de tolérance.
C'est ce système que Von doit toujoun employer de
préférence (il est plus facile de réaliser des tolérances
différentes sur un arbre que dans un alésage).

Dimension
5.233 Reb entre les ajustements 4 i. namihale
de deux systèmes
Nota : i'arbre et l'alésage sont représentés dans leur 6tat maximal de matiere.
Les ajustements homologues des deux systèmes
présentent les mêmes jèux ou serrages.
. ..
Par exemple :
L'ajustement 30 H71f7 donne.les mêmes jeux que t - fi - Dimension
l'ajustement 30 F71h7.. nominale
mmm
Afin de faciliter l'usinage des pièces, on associe habi-
tuellement un alésage de qualité donnée avec un
arbre de qualité voisine inférieure.

Nota : i'arbre et l'alésage sont représentés dans leur éiat maximal de matiere.

1%. 234 aioh d'un ajustement 4 Prix relatifs

Pour les applications usuelles l'utilisation du tableau
15.25 est suffisante.
1 Mhwon~8uu

n 1" On détermine les jeux ou serrages limites compa-
: tibles avec un fonctionnement correct (éviter tout
exces de précision inutile, voir diagramme ci-contre).
2" On choisit dans les normes, et de préférence, dans
les valeurs les plus couramment utilisées (voir tableau
15.26), I'ajustement ISO qui comporte des jeux ou
serrages aussi voisins que possible des valeurs précé-
demment déterminées.
* IT signifie n International Tolerance M (tdérance internationale).
