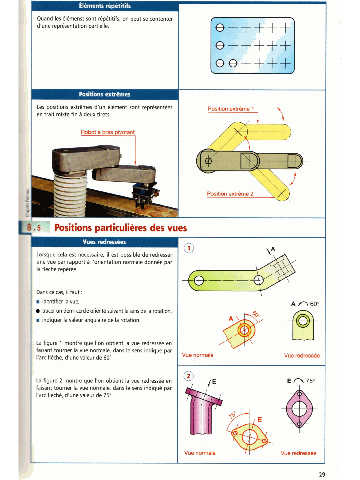

Page 30 - Guide du Dessinateur Industriel
P. 30
Les positions extrêmes
en trait mixte fin A deux tirets.
Positions particuli4res des vues
1 Vues redressées
Lorsque cela est nécessaire, il est possible de redresser
une vue par rapport A i'orientation normale donnée par
Dans ce cas, il faut :
tracler un demkde orienté suivant lems de la rotation,
a indiquer la valeur angulaire de la rotation.
La figure 1 montre que l'on obtient la vue redressée en
faisant toumer la vue normale, dans le sens indiqué par
l'arc fléché, d'une valeur de 60".
La figure 2 montre que i'on obtient la vue redressk en
I faisant toumer la vue normale, dans le sens indiqué par
rarc fléché, d'une valeur de 75".
