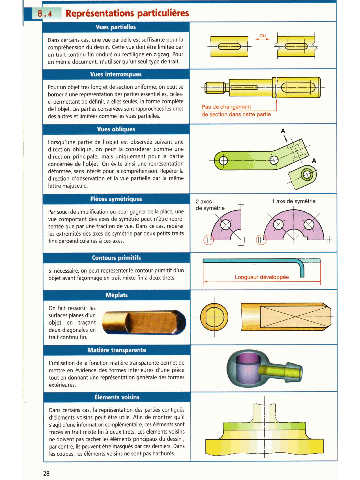

Page 29 - Guide du Dessinateur Industriel

Représentations particuliéres

Dans certains cas, une vue partielle est suffisante pour li
compréhension du dessin. Cette vue doit être limitée pa
un trait continu fin ondulé ou rectiligne en zigzag. Pou
un même document, n'utiliser qu'un seul type de trait. ,

Pour un objet très long et de section uniforme, on peut se
borner A une représentation des parties essentielles, celles-
ci permettant de définir, A elles seules, la forme complète
de I'objet. Les parties conservées sont rapprochées les unes
des aut- 4 limitée! rcnime les vues partielles.
Vues ok

Lorsqu'une partie de l'objet est observée suivant une
direction oblique, on peut la considérer comme une
direction principale, mais uniquement pour la partie
concernée de I'objet. On évite ainsi une représentation
déformée, sans intérêt pour la compréhension. Repérer la
direction d'observation et la vue partielle par la même
lettre majuscule.

Pièces svmetriaues 1 1 axe de symeMe
Par souci de simplification ou pour gagner de la place, une
vue comportant des axes de symétrie peut n'être repré
senth que par une fraction de vue. Dans ce cas, repérer
les extrémités des axes de symétrie par deux petits traits
fins perpendiculaires A ces axes.

Si nécessaire, on peut représenter le contour primitif d'un
objet avant façonnage en trait mixte fin A deux tirets.
deux diagonales en -

On fait ressortir les
surfaces planes d'un
objet en traçant

trait continu fin.

Cutilisation de la fonction matière transparente permet de
mettre en évidence des formes interieures d'une pièce
tout en donnant une représentation générale des formes
extérieures.

Dans certains cas, la représentation des parties contiguë
d'élements voisins peut être utile. Afin de montrer qu'il
s'agit d'une information complémentaire, ces éléments sont
tracés en trait mixte fin A deux tirets. Les éléments voisins
ne doivent pas cacher les éléments principaux du dessin ;
par contre, ils peuvent être masqués par ces derniers. Dans l
les coupes, les éléments voisins ne sont pas hachurés.
