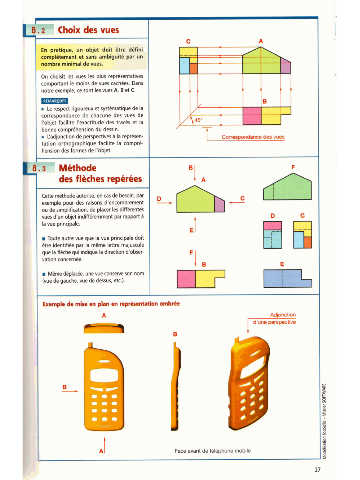

Page 28 - Guide du Dessinateur Industriel

l
des vues

-
,.. objet doit Wre défini,
it et sans ambiguïté par u;n
r~lrninîmal de vues.
Ti'
On choisit les vues les plus représentatives
comportant le moins de vues cachées. Dans
notre exemple, ce sont les vues A, B et C.

b Le respect rigoureux et systématique de la
correspondance de chacune des vues de
l'objet facilite l'exactitude des tracés et la
bonne compréhension du dessin.
b L'adjonction de perspectives A la représen-
tation orthographique facilite la compré-
hension des formes de l'objet.

des flkhes rephrées

Cette méthode autorise, en cas de besoin, par
exemple pour des raisons d'encombrement
ou de simplification, de placer leidifférentès
vues d'un objet indifféremment par rapport A
la vue principale.

i Toute autre vue que la vue principale doit
être identifiée par la même lettre majuscule
que la flèche qui indique la direction d'obser-
vation concernée.
i Même déplacée, une vue conserve son nom
(vue de gauche, vue de dessus, etc.).

1_
d'une perspecüve

Face avant de tblbphone mobile
