Page 802 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

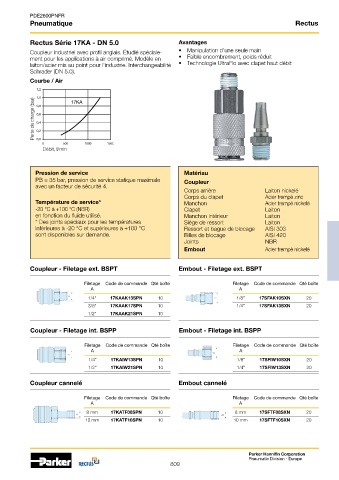

Rectus Série 17KA - DN 5.0 Avantages

Coupleur industriel avec profil anglais. Étudié spéciale- • Manipulation d’une seule main
ment pour les applications à air comprimé. Modèle en • Faible encombrement, poids réduit
laiton/acier mis au point pour l‘industrie. Interchangeabilité • Technologie UltraFlo avec clapet haut débit
Schrader (DN 5.0).
Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Acier trempé zinc
Température de service* Manchon Acier trempé nickelé
-20 °C à +100 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Manchon intérieur Laiton
* Des joints spéciaux pour les températures Siège de ressort Laiton
inférieures à -20 °C et supérieures à +100 °C Ressort et bague de blocage AISI 303
sont disponibles sur demande. Billes de blocage AISI 420
Joints NBR
Embout Acier trempé nickelé

Coupleur - Filetage ext. BSPT Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 17KAAK13SPN 10 1/8” 17SFAK10SXN 20
3/8” 17KAAK17SPN 10 1/4” 17SFAK13SXN 20
1/2” 17KAAK21SPN 10

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 17KAIW13SPN 10 1/8” 17SFIW10SXN 20
1/2” 17KAIW21SPN 10 1/4” 17SFIW13SXN 20

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
8 mm 17KATF08SPN 10 8 mm 17SFTF08SXN 20
10 mm 17KATF10SPN 10 10 mm 17SFTF10SXN 20

Parker Hannifin Corporation
Pneumatic Division - Europe
809
