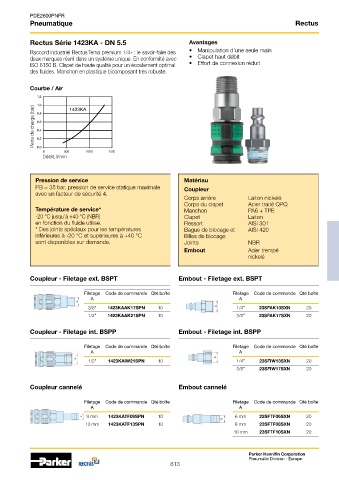

Page 806 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Rectus Série 1423KA - DN 5.5 Avantages

Raccord industriel Rectus Tema premium 1/4» : le savoir-faire des • Manipulation d’une seule main
deux marques réuni dans un système unique. En conformité avec • Clapet haut débit
ISO 6150 B. Clapet de haute qualité pour un écoulement optimal • Effort de connexion réduit
des fluides. Manchon en plastique bicomposant très robuste.

Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Acier traité QPQ
Température de service* Manchon PA6 + TPE
-20 °C jusqu'à +40 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Ressort AISI 301
* Des joints spéciaux pour les températures Bague de blocage et AISI 420
inférieures à -20 °C et supérieures à +40 °C Billes de blocage
sont disponibles sur demande. Joints NBR
Embout Acier trempé
nickelé

Coupleur - Filetage ext. BSPT Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8” 1423KAAK17SPN 10 1/4” 23SFAK13SXN 20
1/2” 1423KAAK21SPN 10 3/8” 23SFAK17SXN 20

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/2” 1423KAIW21SPN 10 1/4” 23SFIW13SXN 20
3/8” 23SFIW17SXN 20

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
9 mm 1423KATF09SPN 10 6 mm 23SFTF06SXN 20
13 mm 1423KATF13SPN 10 8 mm 23SFTF08SXN 20
10 mm 23SFTF10SXN 20

Parker Hannifin Corporation
Pneumatic Division - Europe
813
