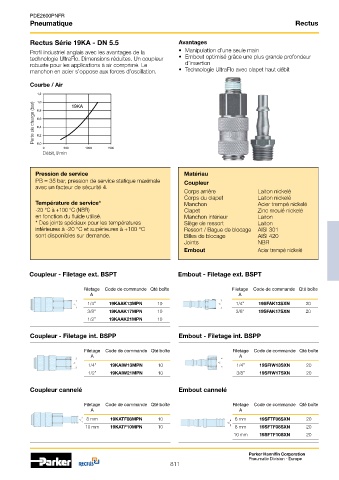

Page 804 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Rectus Série 19KA - DN 5.5 Avantages

Profil industriel anglais avec les avantages de la • Manipulation d’une seule main
technologie UltraFlo. Dimensions réduites. Un coupleur • Embout optimisé grâce une plus grande profondeur
robuste pour les applications à air comprimé. Le d’insertion
manchon en acier s’oppose aux forces d’oscillation. • Technologie UltraFlo avec clapet haut débit

Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Laiton nickelé
Température de service* Manchon Acier trempé nickelé
-20 °C à +100 °C (NBR) Clapet Zinc moulé nickelé
en fonction du fluide utilisé. Manchon intérieur Laiton
* Des joints spéciaux pour les températures Siège de ressort Laiton
inférieures à -20 °C et supérieures à +100 °C Ressort / Bague de blocage AISI 301
sont disponibles sur demande. Billes de blocage AISI 420
Joints NBR
Embout Acier trempé nickelé

Coupleur - Filetage ext. BSPT Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 19KAAK13MPN 10 1/4” 19SFAK13SXN 20
3/8” 19KAAK17MPN 10 3/8” 19SFAK17SXN 20
1/2” 19KAAK21MPN 10

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 19KAIW13MPN 10 1/4” 19SFIW13SXN 20
1/2” 19KAIW21MPN 10 3/8” 19SFIW17SXN 20

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
8 mm 19KATF08MPN 10 6 mm 19SFTF06SXN 20
10 mm 19KATF10MPN 10 8 mm 19SFTF08SXN 20
10 mm 19SFTF10SXN 20

Parker Hannifin Corporation
Pneumatic Division - Europe
811
