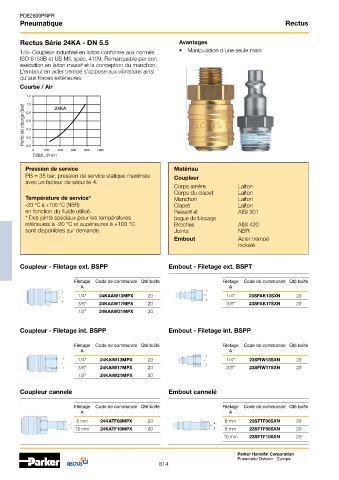

Page 807 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Rectus Série 24KA - DN 5.5 Avantages

1/4» Coupleur industriel en laiton conforme aux normes • Manipulation d’une seule main
ISO 6150B et US Mil. spéc. 4109. Remarquable par son
exécution en laiton massif et la conception du manchon.
L’embout en acier trempé s’oppose aux vibrations ainsi
qu’aux forces extérieures.
Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton
Corps du clapet Laiton
Température de service* Manchon Laiton
-20 °C à +100 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Ressort et AISI 301
* Des joints spéciaux pour les températures bague de blocage
inférieures à -20 °C et supérieures à +100 °C Broches AISI 420
sont disponibles sur demande. Joints NBR
Embout Acier trempé
nickelé

Coupleur - Filetage ext. BSPP Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 24KAAW13MPX 20 1/4” 23SFAK13SXN 20
3/8” 24KAAW17MPX 20 3/8” 23SFAK17SXN 20
1/2” 24KAAW21MPX 20

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/4” 24KAIW13MPX 20 1/4” 23SFIW13SXN 20
3/8” 24KAIW17MPX 20 3/8” 23SFIW17SXN 20
1/2” 24KAIW21MPX 20

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
8 mm 24KATF08MPX 20 6 mm 23SFTF06SXN 20
10 mm 24KATF10MPX 20 8 mm 23SFTF08SXN 20
10 mm 23SFTF10SXN 20
