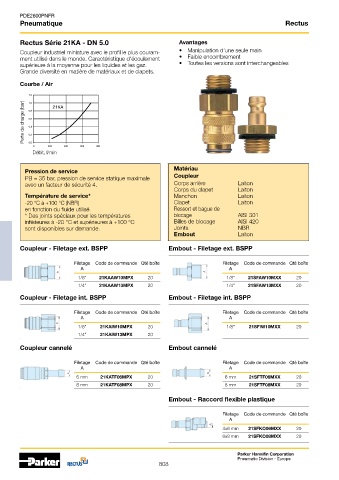

Page 801 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Rectus Série 21KA - DN 5.0 Avantages

Coupleur industriel miniature avec le profil le plus couram- • Manipulation d’une seule main
ment utilisé dans le monde. Caractéristique d‘écoulement • Faible encombrement
supérieure à la moyenne pour les liquides et les gaz. • Toutes les versions sont interchangeables
Grande diversité en matière de matériaux et de clapets.

Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4. Corps arrière Laiton
Corps du clapet Laiton
Température de service* Manchon Laiton
-20 °C à +100 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Ressort et bague de
* Des joints spéciaux pour les températures blocage AISI 301
inférieures à -20 °C et supérieures à +100 °C Billes de blocage AISI 420
sont disponibles sur demande. Joints NBR
Embout Laiton

Coupleur - Filetage ext. BSPP Embout - Filetage ext. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/8” 21KAAW10MPX 20 1/8” 21SFAW10MXX 20
1/4” 21KAAW13MPX 20 1/4” 21SFAW13MXX 20
Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
1/8” 21KAIW10MPX 20 1/8” 21SFIW10MXX 20
1/4” 21KAIW13MPX 20
Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
6 mm 21KATF06MPX 20 6 mm 21SFTF06MXX 20
8 mm 21KATF08MPX 20 8 mm 21SFTF08MXX 20

Embout - Raccord flexible plastique

Filetage Code de commande Qté boîte
A
4x6 mm 21SFKO06MXX 20
6x8 mm 21SFKO08MXX 20

Parker Hannifin Corporation
Pneumatic Division - Europe
808
