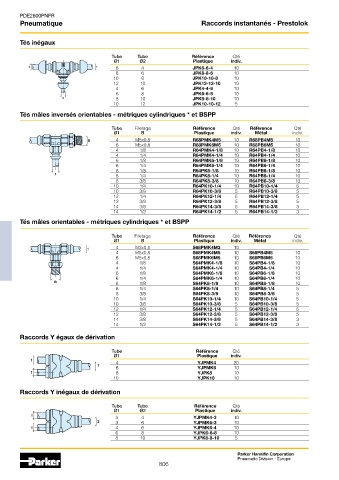

Page 799 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Raccords instantanés - Prestolok

Tés inégaux

Tube Tube Référence Qté
Ø1 Ø2 Plastique indiv.
6 4 JPK6-6-4 10
8 6 JPK8-8-6 10
10 8 JPK10-10-8 10
12 10 JPK12-12-10 10
4 6 JPK4-4-6 10
6 8 JPK6-6-8 10
8 10 JPK8-8-10 10
10 12 JPK10-10-12 5
Tés mâles inversés orientables - métriques cylindriques * et BSPP

Tube Filetage Référence Qté Référence Qté
Ø1 B Plastique indiv. Métal indiv.
4 M5x0,8 R68PMK4M5 10 R68PB4M5 10
6 M5x0,8 R68PMK6M5 10 R68PB6M5 10
4 1/8 R64PMK4-1/8 10 R64PB4-1/8 10
4 1/4 R64PMK4-1/4 10 R64PB4-1/4 10
6 1/8 R64PMK6-1/8 10 R64PB6-1/8 10
6 1/4 R64PMK6-1/4 10 R64PB6-1/4 10
8 1/8 R64PK8-1/8 10 R64PB8-1/8 10
8 1/4 R64PK8-1/4 10 R64PB8-1/4 10
8 3/8 R64PK8-3/8 10 R64PB8-3/8 10
10 1/4 R64PK10-1/4 10 R64PB10-1/4 5
10 3/8 R64PK10-3/8 5 R64PB10-3/8 5
12 1/4 R64PK12-1/4 5 R64PB12-1/4 5
12 3/8 R64PK12-3/8 5 R64PB12-3/8 5
14 3/8 R64PK14-3/8 5 R64PB14-3/8 3
14 1/2 R64PK14-1/2 5 R64PB14-1/2 3
Tés mâles orientables - métriques cylindriques * et BSPP

Tube Filetage Référence Qté Référence Qté
Ø1 B Plastique indiv. Métal indiv.
4 M3x0,5 S68PMK4M3 10
4 M5x0,8 S68PMK4M5 10 S68PB4M5 10
6 M5x0,8 S68PMK6M5 10 S68PB6M5 10
4 1/8 S64PMK4-1/8 10 S64PB4-1/8 10
4 1/4 S64PMK4-1/4 10 S64PB4-1/4 10
6 1/8 S64PMK6-1/8 10 S64PB6-1/8 10
6 1/4 S64PMK6-1/4 10 S64PB6-1/4 10
8 1/8 S64PK8-1/8 10 S64PB8-1/8 10
8 1/4 S64PK8-1/4 10 S64PB8-1/4 5
8 3/8 S64PK8-3/8 10 S64PB8-3/8 5
10 1/4 S64PK10-1/4 10 S64PB10-1/4 5
10 3/8 S64PK10-3/8 5 S64PB10-3/8 5
12 1/4 S64PK12-1/4 5 S64PB12-1/4 5
12 3/8 S64PK12-3/8 5 S64PB12-3/8 5
14 3/8 S64PK14-3/8 5 S64PB14-3/8 3
14 1/2 S64PK14-1/2 5 S64PB14-1/2 3

Raccords Y égaux de dérivation

Tube Référence Qté
Ø1 Plastique indiv.
4 YJPMK4 20
1
6 YJPMK6 10
8 YJPK8 10
10 YJPK10 10
Raccords Y inégaux de dérivation

Tube Tube Référence Qté
Ø1 Ø2 Plastique indiv.
3 4 YJPMK4-3 10
3 6 YJPMK6-3 10
4 6 YJPMK6-4 10
6 8 YJPK6-6-8 10
8 10 YJPK8-8-10 5

Parker Hannifin Corporation
Pneumatic Division - Europe
806
