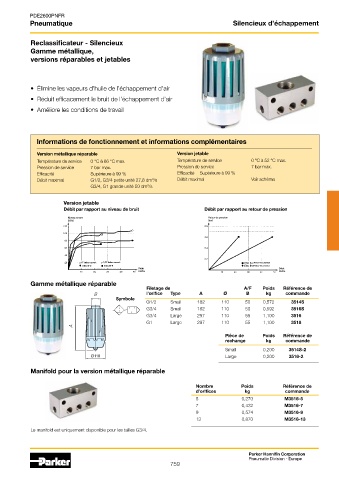

PDE2600PNFR
Pneumatique Silencieux d’échappement

Reclassificateur - Silencieux
Gamme métallique,
versions réparables et jetables

• Élimine les vapeurs d’huile de l’échappement d’air

• Réduit efficacement le bruit de l’échappement d’air
• Améliore les conditions de travail

Informations de fonctionnement et informations complémentaires

Version métallique réparable Version jetable
Température de service 0 °C à 66 °C max. Température de service 0 °C à 52 °C max.
Pression de service 7 bar max. Pression de service 7 bar max.
Efficacité Supérieure à 99 % Efficacité Supérieure à 99 %
Débit maximal G1/2, G3/4 petite unité 27,8 dm /s Débit maximal Voir schéma
3
G3/4, G1 grande unité 50 dm /s
3
Version jetable
Débit par rapport au niveau de bruit Débit par rapport au retour de pression
Niveau sonore Retour de pression
[dBa] [bar]

1" tube ouvert 1/2" tube ouvert Retour de pression
Retour de pression
Débit Débit
DM 3 /s DM 3 /s
Gamme métallique réparable
Filetage de A/F Poids Référence de
B l’orifice Type A Ø B kg commande
Symbole
G1/2 Small 182 110 50 0,572 3514S
G3/4 Small 182 110 50 0,592 3516S
G3/4 Large 297 110 55 1,100 3516
G1 Large 297 110 55 1,100 3518
A
Pièce de Poids Référence de
rechange kg commande

Small 0,200 3514S-2
Large 0,200 3516-2
Manifold pour la version métallique réparable

Nombre Poids Référence de
d’orifices kg commande
5 0,270 M3516-5
7 0,432 M3516-7
9 0,574 M3516-9
13 0,870 M3516-13

Le manifold est uniquement disponible pour les tailles G3/4.

Parker Hannifin Corporation
Pneumatic Division - Europe
759
