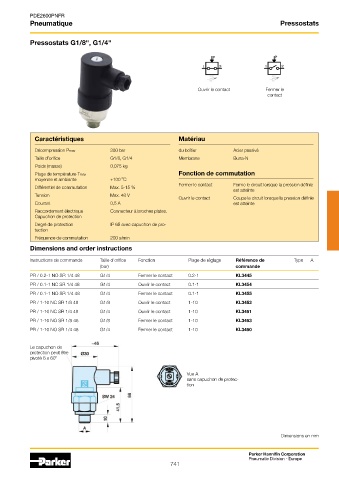

Page 734 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Pressostats

Pressostats G1/8", G1/4"

Ouvrir le contact Fermer le
contact

Caractéristiques Matériau
Décompression Pmax 300 bar du boîtier Acier passivé
Taille d’orifice G1/8, G1/4 Membrane Buna-N
Poids (masse) 0,075 kg
Plage de température Tmax Fonction de commutation
O
moyenne et ambiante +100 C
Fermer le contact Ferme le circuit lorsque la pression définie
Différentiel de commutation Max. 5-15 %
est atteinte
Tension Max. 48 V
Ouvrir le contact Coupe le circuit lorsque la pression définie
Courant 0,5 A est atteinte
Raccordement électrique Connecteur à broches plates.
Capuchon de protection
Degré de protection IP 65 avec capuchon de pro-
tection
Fréquence de commutation 200 s/min
Dimensions and order instructions
Instructions de commande Taille d’orifice Fonction Plage de réglage Référence de Type A
(bar) commande
PR / 0.2-1 NO SR 1/4 48 G1/4 Fermer le contact 0.2-1 KL3445
PR / 0.1-1 NC SR 1/4 48 G1/4 Ouvrir le contact 0.1-1 KL3454
PR / 0.1-1 NO SR 1/4 48 G1/4 Fermer le contact 0.1-1 KL3455
PR / 1-10 NC SR 1/8 48 G1/8 Ouvrir le contact 1-10 KL3452
PR / 1-10 NC SR 1/4 48 G1/4 Ouvrir le contact 1-10 KL3451
PR / 1-10 NO SR 1/8 48 G1/8 Fermer le contact 1-10 KL3453
PR / 1-10 NO SR 1/4 48 G1/4 Fermer le contact 1-10 KL3450

Le capuchon de
protection peut être
pivoté 6 x 60 O

Vue A
sans capuchon de protec-
tion

Dimensions en mm

Parker Hannifin Corporation
Pneumatic Division - Europe
