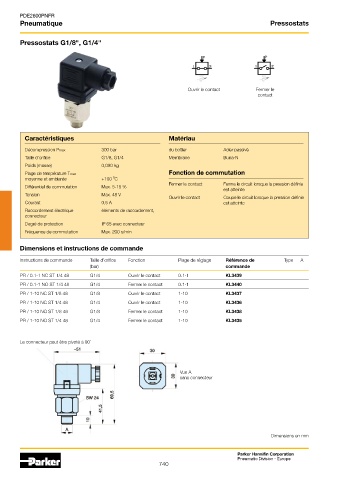

Page 733 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Pressostats

Pressostats G1/8", G1/4"

Ouvrir le contact Fermer le
contact

Caractéristiques Matériau
Décompression Pmax 300 bar du boîtier Acier passivé
Taille d’orifice G1/8, G1/4 Membrane Buna-N
Poids (masse) 0,090 kg
Plage de température Tmax Fonction de commutation
O
moyenne et ambiante +100 C
Fermer le contact Ferme le circuit lorsque la pression définie
Différentiel de commutation Max. 5-15 %
est atteinte
Tension Max. 48 V
Ouvrir le contact Coupe le circuit lorsque la pression définie
Courant 0,5 A est atteinte
Raccordement électrique éléments de raccordement,
connecteur
Degré de protection IP 65 avec connecteur
Fréquence de commutation Max. 200 s/min

Dimensions et instructions de commande
Instructions de commande Taille d’orifice Fonction Plage de réglage Référence de Type A
(bar) commande
PR / 0.1-1 NC ST 1/4 48 G1/4 Ouvrir le contact 0.1-1 KL3439
PR / 0.1-1 NO ST 1/4 48 G1/4 Fermer le contact 0.1-1 KL3440
PR / 1-10 NC ST 1/8 48 G1/8 Ouvrir le contact 1-10 KL3437
PR / 1-10 NC ST 1/4 48 G1/4 Ouvrir le contact 1-10 KL3436
PR / 1-10 NO ST 1/8 48 G1/8 Fermer le contact 1-10 KL3438
PR / 1-10 NO ST 1/4 48 G1/4 Fermer le contact 1-10 KL3435

Le connecteur peut être pivoté à 90 °

Vue A
sans connecteur

Dimensions en mm

Parker Hannifin Corporation
Pneumatic Division - Europe
740
