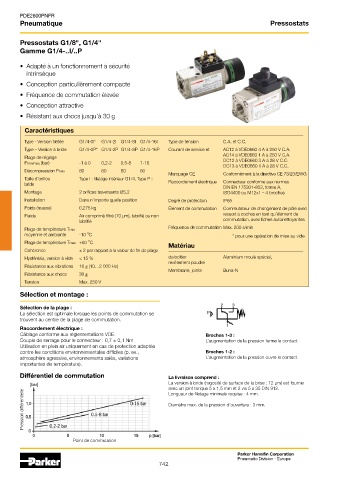

PDE2600PNFR
Pneumatique Pressostats

Pressostats G1/8", G1/4"
Gamme G1/4-..I/..P

• Adapté à un fonctionnement à sécurité
intrinsèque

• Conception particulièrement compacte
• Fréquence de commutation élevée
• Conception attractive

• Résistant aux chocs jusqu’à 30 g

Caractéristiques
Type - Version filetée G1/4-0I* G1/4-2I G1/4-8I G1/4-16I Type de tension C.A. et C.C.
Type – Version à bride G1/4-0P* G1/4-2P G1/4-8P G1/4-16P Courant de service et AC12 à VDE0660 4 A à 250 V C.A.
AC14 à VDE0660 1 A à 250 V C.A.
Plage de réglage DC12 à VDE0660 3 A à 28 V C.C.
Pmin/max (bar) -1 à 0 0,2-2 0,5-8 1-16
DC13 à VDE0660 1 A à 28 V C.C.
Décompression Pmax 80 80 80 80
Marquage CE Conformément à la directive CE 73/23/EWG
Taille d’orifice Type I : filetage intérieur G1/4, Type P :
bride Raccordement électrique Connecteur conforme aux normes
DIN EN 175301-803, forme A,
Montage 2 orifices traversants Ø5,2 ISO4400 ou M12x1 – 4 broches
Installation Dans n’importe quelle position Degré de protection IP65
Poids (masse) 0,275 kg Élément de commutation Commutateur de changement de pôle avec
Fluide Air comprimé filtré (10 μm), lubrifié ou non ressort à coches en tant qu’élément de
lubrifié commutation, avec fiches autonettoyantes
Fréquence de commutation Max. 200 s/min
Plage de température Tmin
O
moyenne et ambiante -10 C * pour une opération de mise au vide
Plage de température Tmax +80 C Matériau
O
Cohérence ± 2 par rapport à la valeur de fin de plage
Hystérésis, version à vide < 15 % du boîtier Aluminium moulé spécial,
revêtement poudre
Résistance aux vibrations 10 g (10…2 000 Hz) Membrane, joints Buna-N
Résistance aux chocs 30 g
Tension Max. 250 V

Sélection et montage :

Sélection de la plage :
La sélection est optimale lorsque les points de commutation se
trouvent au centre de la plage de commutation.
Raccordement électrique :
Câblage conforme aux réglementations VDE. Broches 1-3 :
Couple de serrage pour le connecteur : 0,7 ± 0,1 Nm L’augmentation de la pression ferme le contact.
Utilisation en plein air uniquement en cas de protection adaptée
contre les conditions environnementales difficiles (p. ex., Broches 1-2 :
atmosphère agressive, environnements salés, variations L’augmentation de la pression ouvre le contact.
importantes de température).

Différentiel de commutation La livraison comprend :
La version à bride (rugosité de surface de la brise : 12 μm) est fournie
avec un joint torique 5 x 1,5 mm et 2 vis 5 x 35 DIN 912.
Pression différentielle Diamètre max. de la pression d’ouverture : 3 mm.
Longueur de filetage minimale requise : 4 mm.

Point de commutation
