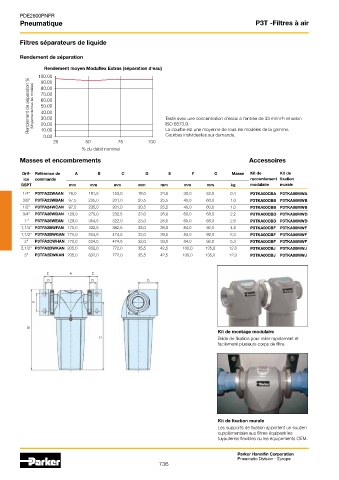

PDE2600PNFR
Pneumatique P3T -Filtres à air

Filtres séparateurs de liquide

Rendement de séparation
Rendement moyen Moduflex Extras (séparation d'eau)

Rendement de séparation % (Moyenne de tous les modèles) Testé avec une concentration d'essai à l'entrée de 33 ml/m h et selon

3
ISO 8573.9.
La courbe est une moyenne de tous les modèles de la gamme.
Courbes individuelles sur demande.

% du débit nominal
Masses et encombrements Accessoires

Orif- Référence de A B C D E F G Masse Kit de Kit de
ice commande raccordement fixation
BSPT mm mm mm mm mm mm mm kg modulaire murale
1/4” P3TFA22WAAN 76,0 181,5 153,0 18,0 24,5 30,0 52,0 0,4 P3TKA00CBA P3TKA00MWA
3/8” P3TFA23WBAN 97,5 235,0 201,0 20,5 25,5 40,0 60,0 1,0 P3TKA00CBB P3TKA00MWB
1/2” P3TFA24WCAN 97,5 235,0 201,0 20,5 25,5 40,0 60,0 1,0 P3TKA00CBB P3TKA00MWB
3/4” P3TFA26WDAN 129,0 275,0 232,5 23,0 28,0 60,0 68,0 2,2 P3TKA00CBD P3TKA00MWD
1 “ P3TFA28WEAN 129,0 364,5 322,0 23,0 28,0 60,0 68,0 2,6 P3TKA00CBD P3TKA00MWD
1,1/4” P3TFA2BWFAN 170,0 432,5 382,5 32,0 39,0 84,0 92,0 4,5 P3TKA00CBF P3TKA00MWF
1,1/2” P3TFA2BWGAN 170,0 524,5 474,5 32,0 39,0 84,0 92,0 5,3 P3TKA00CBF P3TKA00MWF
2” P3TFA2CWHAN 170,0 524,5 474,5 32,0 39,0 84,0 92,0 5,3 P3TKA00CBF P3TKA00MWF
2,1/2” P3TFA2DWKAN 205,0 832,0 772,0 35,5 42,5 100,0 135,0 12,0 P3TKA00CBJ P3TKA00MWJ
3” P3TFA2EWKAN 205,0 832,0 772,0 35,5 42,5 100,0 135,0 12,0 P3TKA00CBJ P3TKA00MWJ

E A E
D D G

F

B
Kit de montage modulaire
C Bride de fixation pour relier rapidement et
facilement plusieurs corps de filtre.

Kit de fixation murale
Les supports de fixation apportent un soutien
supplémentaire aux filtres équipant les
tuyauteries flexibles ou les équipements OEM.

Parker Hannifin Corporation
Pneumatic Division - Europe
736
