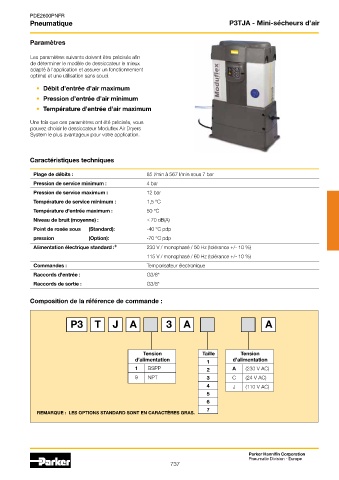

Page 730 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique P3TJA - Mini-sécheurs d’air

Paramètres

Les paramètres suivants doivent être précisés afin
de déterminer le modèle de dessiccateur le mieux
adapté à l'application et assurer un fonctionnement
optimal et une utilisation sans souci.
• Débit d’entrée d’air maximum

• Pression d’entrée d’air minimum
• Température d’entrée d’air maximum

Une fois que ces paramètres ont été précisés, vous
pouvez choisir le dessiccateur Moduflex Air Dryers
System le plus avantageux pour votre application.

Caractéristiques techniques

Plage de débits : 85 l/min à 567 l/min sous 7 bar
Pression de service minimum : 4 bar
Pression de service maximum : 12 bar
Température de service minimum : 1,5 °C
Température d'entrée maximum : 50 °C
Niveau de bruit (moyenne) : ≤ 70 dB(A)
Point de rosée sous (Standard): -40 °C pdp
pression (Option): -70 °C pdp
+
Alimentation électrique standard : 230 V / monophasé / 50 Hz (tolérance +/- 10 %)
115 V / monophasé / 60 Hz (tolérance +/- 10 %)
Commandes : Temporisateur électronique
Raccords d'entrée : G3/8*
Raccords de sortie : G3/8*

Composition de la référence de commande :

P3 T J A 3 A A

Tension Taille Tension
d’alimentation 1 d’alimentation
1 BSPP 2 A (230 V AC)
9 NPT 3 C (24 V AC)
4 J (110 V AC)
5
6
7
REMARQUE : LES OPTIONS STANDARD SONT EN CARACTÈRES GRAS.
