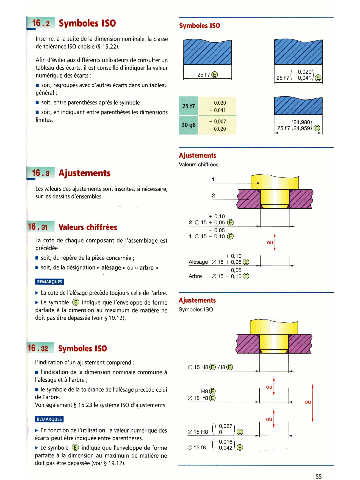

Page 56 - Guide du Dessinateur Industriel

1 Symboles ISO Symboles ISû

Inscrire, à la suite de la dimension nominale, la classe
de tolérance ISO choisie (5 15.22).

Afin d'éviter aux différents utilisateurs de consulter un
tableau des écarts, il est conseillé d'indiquer la valeur
numérique des écarts :
soit, regroupés avec d'autres écarts dans un tableau
général ;
- soit, entre parenthèses après le symbole ;
- soit, en indiquant entre parenthèses les dimensions
limites.

Ajustements
Valeurs chiffrées
Ajustements

Les valeurs des ajustements sont inscrites, si nécessaire,
sur les dessins d'ensembles.

Valeurs chiffrées
La cote de chaque composant de l'assemblage est
précédée :
Alésage 0 15 + 0.05 0 1
t soit, du repère de la pièce concernée ; + 0,lO
t soit, de la désignation u alésage » ou « arbre ».
- 0,05
Arbre 0 15 - 0,109
La cote de l'alésage ~irécède toujours celle de I'arbre.
Le symbole 9 indique que l'enveloppe de forme Ajustements
parfaite à la dimension au maximum de matière ne Symboles ISO
doit pas être dépassée (voir 5 19.1 2).

Symboles ISO

L'indication d'un ajustement comprend :
1 l'indication de la dimension nominale commune à
.'alésage et à I'arbre ;
m le symbole de la tolérance de l'alésage précède celui
de I'arbre.
Voir également 5 15.23 le système ISO d'ajustements.

En fonction de l'utilisation, la valeur numérique des
écarts peut être indiquée entre parenthéses.
b Le symbole 9 indique que l'enveloppe de forme
parfaite à la dimension au maximum de matière ne
doit pas être dépassée (voir 5 19.1 2).
