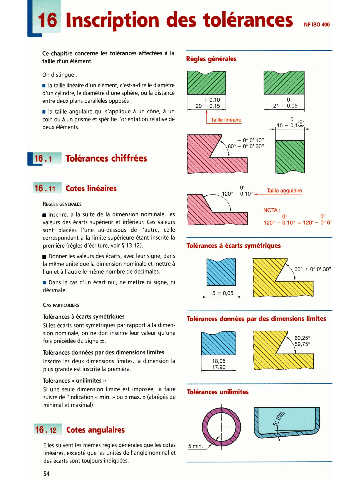

Inscription des tolérances ww4.

Ce chapitre concerne les tolérances affectées à la
taille d'un élément.

On distingue :
la
i taille linéaire d'un élément, c'est-à-dire le diamètre
d'un cylindre, le diamètre d'une sphère, ou la distance
entre deux plans parallèles opposés ;
la
i taille angulaire qui s'applique à un cône, à un
coin ou à un prisme et spécifie l'orientation relative de
deux éléments.
-

Tolérances chiffrées

RÈGLES GÉNÉRWS
I Inscrire, à la suite de la dimension nominale, les
valeurs des écarts supérieur et inférieur. Ces valeurs
sont placées l'une au-dessous de I'autre, celle
correspondant à la limite supérieure étant inscrite la
première (règles d'écriture, voir 5 13.1 2).
Donner les valeurs des écarts, avec leur signe, dans
la même unité que la dimension nominale et mettre à
l'un et A l'autre le même nombre de décimales.
i Dans le cas d'un écart nul, ne mettre ni signe, ni
décimale.

Tolérances A écarts symétriques Td(rances données par dar dhmnUonz Mita
Si les écarts sont symétriques par rapport à la dimen-
sion nominale, on ne doit inscrire leur valeur qu'une
fois précédée du signe I.
Tolérances données par des dimensions limites
Inscrire les deux dimensions limites, la dimension la
plus grande est inscrite la première.

Tolérances « unilimites N
Si une seule dimension limite est imposée, la faire
suivre de l'indication « min. » ou « max. » (abrégés de
minimal et maximal).

:des angulaires

Elles suivent les mêmes règles générales que les cotes
linéaires, excepté que les unités de l'angle nominal et
des écarts sont toujours indiquées.
