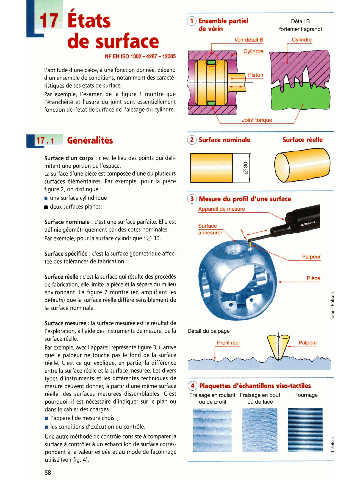

Page 57 - Guide du Dessinateur Industriel

États @ Eluembk pa&f Détail B

de vérin fortement agrandi
de surface Volr detail B

L'aptitude d'une pièce, A une fonction donnée, dépend
d'un ensemble de conditions, notamment des caracté-
ristiques de ses états de surface.
Par exemple, l'examen de la figure 1 montre que
l'étanchéité et l'usure du joint sont essentiellement
fonction de l'état de surface de l'alésage du cylindre.

p1.7 ,l W. Généralités

Surface d'un corps : c'est le lieu des points qui déli-
mitent une portion de l'espace.
La surface d'une pièce est composée d'une ou plusieurs
surfaces ékmentaires. Par exemple, pour la pièce
figure 2, on distingue :
i une surface cylindrique ; (3) Mesure du profil d'une surface
deux surfaces planes.

Surface nominale : c'est une surface parfaite. Elle est
définie géométriquement par des cotes nominales.
Par exemple, pour la surface cylindrique : 0 30.

Surface spécifiée : c'est la surface géométrique affec-
tée des tolérances de fabrication.

Surface réelle : c'est la su,rface qui résulte des procédés
de fabrication, elle limite la pièce et la sépare du milieu
environnant. La figure 2 montre (en amplifiant les
défauts) que la surface réelle diffère sensiblement de
la surface nominale.

Surface mesurée : la surface mesurée est le résultat de
l'exploration, à l'aide des instruments de mesure, de la Détail du palpage
surface réelle.
Par exemple, avec l'appareil représenté figure 3, il arrive
que le palpeur ne touche pas le fond de la surface
réelle. C'est ce qui explique, en partie, la différence
entre la surface réelle et la surface mesurée. Les divers
types d'instruments et les différentes techniques de
mesure peuvent donner, à partir d'une même surface
réelle, des surfaces mesurées dissemblables. C'est Fraisage en roulant Fraisage en bout Tournage
pourquoi, il est nécessaire d'indiquer sur le plan ou ou de profil ou de face
dans le cahier des charges :
i l'appareil de mesure choisi ;
i les conditions d'exécution du contrôle.
Une autre méthode de contrôle consiste A comparer la
surface à contrôler à un échantillon de surface corres-
pondant à la valeur exigée et au mode de façonnage
utilisé (voir fig. 4).
