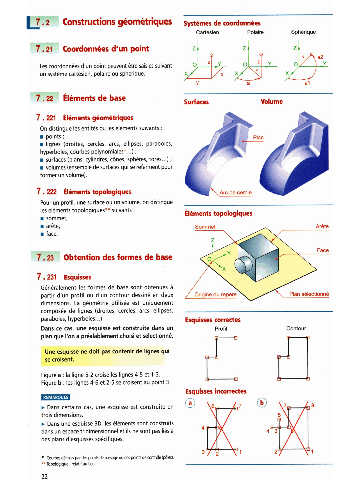

Page 23 - Guide du Dessinateur Industriel

Systimes de coordonnées
Cartésien Polaire Spherique
Coorcbmks d'un point

Les coordonnées d'un point peuvent être saisies suivant
un systeme cartésien, polaire ou sphérique.

Éliments de base

On distingue les entités ou les éléments suivants :
i points ;
i lignes (droites, cercles, arcs, ellipses, paraboles,
hyperboles, courbes polynomiales* ... ) ;
i surfaces (plans, cylindres, cônes, sphères, tor es... ) ;
i volumes (ensemble de surfaces qui se referment pour
former un volume).

7.222 ilhents topologiques
Pour un profil, une surface ou un volume, on distingue
les éléments topologiques** suivants :
i sommet,
i arête,
i face.

Obtention des formes de base

7.231 Esquisses
Généralement les formes de base sont obtenues à
partir d'un profil ou d'un contour dessiné en deux
dimensions. La géométrie utilisée est uniquement
composée de lignes (droites, cercles, arcs, ellipses,
paraboles, hyperboles.. .). Esqdsses-
Dans ce cas, une esquisse est construite dans un Pmfil Contour
plan que i'on a préalablement choisi et sélectionné.

,,,, , ne doit .,, ,,.&&de lig~= aui
e cri nt.

Figure a : la ligne 5-2 croise les lignes 4-5 et 1-3.
Figure b : les lignes 4-6 et 2-5 se croisent au point 3.

b Dans certains cas, une esquisse est construite en
trois dimensions.
b Dans une esquisse 3D, les éléments sont construits
dans un espace tridimensionnel et ils ne sont pas liés à
des plans d'esquisses spécifiques.

~ourbesdéfiriiespardespintrdepaaagewdespintrdewntr6k(pbles).
**Topologique : relatif au lieu.
