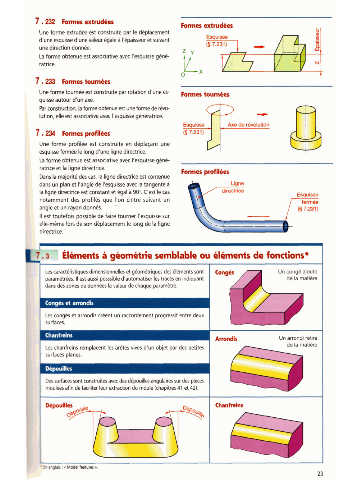

Page 24 - Guide du Dessinateur Industriel

7.232 Fwmes6XblKMtL
Une forme extrudée est construite par le déplacement
d'une esquisse d'une valeur égale A l'épaisseur et suivant
une direction donnée.
La forme obtenue est associative avec I'esquisse géné-
ratrice.

7.233 Fomiçsîoumées
Une forme tournée est construite par rotation d'une es-
quisse autour d'un axe.
Par construction, la forme obtenue est une forme de révo-
lution, elle est associative avec I'esquisse génératrice.

7.234 Fomespdées
Une forme profilée est construite en déplaçant une
esquisse fermée le long d'une ligne directrice.
La forme obtenue est associative avec I'esquisse géné-
ratrice et la ligne directrice.
Dans la majorité des cas, la ligne directrice est contenue
8
dans un plan et l'angle de I'esquisse avec la tangente A Ligne
la ligne directrice est constant et égal à 90". C'est le cas
notamment des profilés que l'on cintre suivant un
angle et un rayon donnés. .s
II est toutefois possible de faire tourner I'esquisse sur
elle-même lors de son déplacement le long de la ligne
directrice.

1 Élei métrie s-nblable 1

Les caractéristiques dimensionnelles et géométriques des éléments sont 1 Un congé ajoute
paramétrées. II est aussi posssible d'automatiser les tracés en indiquant de la matibre
I
dans des zones de données la valeur de chaque paramètre.
Congés et arrondis

Les congés et arrondis créent un raccordement progressif entre deux
surfaces.

I de la matière
I
Les chanfreins remplacent les arêtes vives d'un objet par des petites
surfaces planes.

Des surfaces sont construites avec des dépouilles angulaires sur des pièces
moulées afin de faciliter leur extraction du moule (chapitres 41 et 42).

freir

1

-3
