Une représentation orthographique d'un
objet est la vue obtenue par la projection
orthogonale de chacune de ses faces sur un
plan de projection.
Une représentation orthographique est réalisée :
m soit en géométrie ZD* en dessinant dans
le plan de projection chaque vue de I'objet
suivant la direction et le sens d'observation
spécifiés ;
m soit en projetant sur un plan chaque vue
du modéle 3D suivant une direction et un
sens spécifiés.

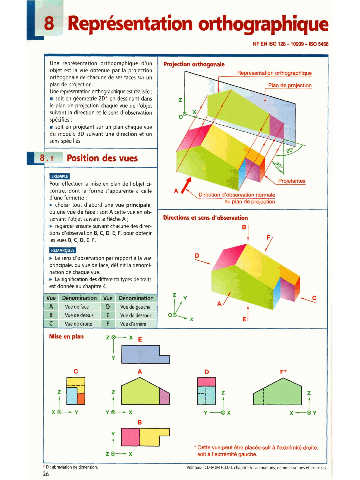

Position des vues

Pour effectuer la mise en plan de l'objet ci-
contre, dont la forme s'apparente à celle
d'une fermette :
-
b choisir tout d'abord une vue principale,
ou une vue de face ; soit A cette vue en ob-
servant i'objet suivant la flèche A ;
b regarder ensuite suivant chacune des direc-
tions d'observation B. C, D, E, F, pour obtenir
les vues B. C, D, E, F.

b Le sens d'observation par rapport à la vue
principale, ou vue de face, définit la dénomi-
nation de chaque vue.
b La signification des différents types de traits
est donnée au chapitre 4.

Vuede face Vue de gauche
WBCdBszia Vue & dessous
--
,~~~ Vued'am
