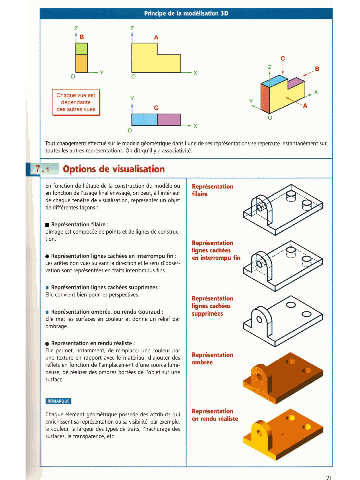

Page 22 - Guide du Dessinateur Industriel

&pendant&
des autres vw

Tout changement effectué sur le modèle géométrique dans l'une de ses représentations se repercute instantanément sur
loutes les autres représentations. On dit qu'il y a associativité.

1 Options de visualisation

En fonction de l'étape de la construction du modèle ou
en fonction de l'usage final envisagé, on peut, A l'intérieur
de chaque fenétre de visualisatjon, représenter un objet
de différentes façons :

Reiprhntation filaire :
LImge est composée de points et de lignes de construc-
tion.

Représentation lignes cachées en interrompu fin :
Les arêtes non vues suivant la direction et le sens d'obser-
vation sont représent6es en traits interrompus fins.

r Représentation lignes cachées supprimées :
Elle convient bien pour les perspectives.

r Représentation ombrée, ou rendu Gouraud :
Elle met les surfaces en couleur et do~ne un relief par
ombrage,

r Repiésentation en rendu réaliste :
Elle permet, notamment, de remplacer une couleur par
une texture en rapport avec le matériau, d'ajouter des
reflets en fonction de I'emplacement d'une source lumi-
neuse, de réaliser des ombres portées de I'objet sur une
surface.

Chaque Ment géométrique possède des attributs qui
enrichissent sa représentation ou sa visibilité, par exemple,
b couleur, la largeur &s types de traits, I'hachurage des
sutfaces, la transparence, etc.
