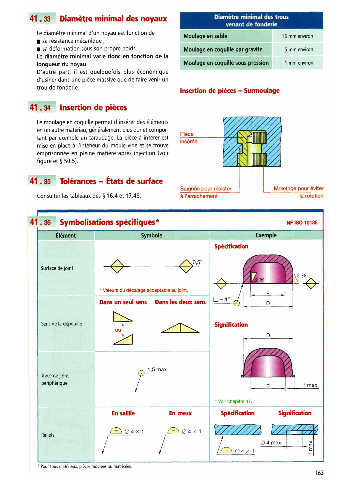

Page 161 - Guide du Dessinateur Industriel

Diamètre minimal des noyaux

Le diamètre minimal d'un noyau est fonction de :
Moulage en sable 15 mm environ
sa résistance mécanique ;
sa déformation sous son propre poids. Moulage en coquille par gravité
Le diamètre minimal varie donc en fonction de la
'
longueur du noyau. xlage en coquille sous pressic 1 mm environ
D'autre part, il est quelquefois plus économique
d'usiner dans une pièce massive que de faire venir un
trou de fonderie.

Insertion

Le moulage en coquille permet d'insérer des éléments
en un autre matériau, généralement plus dur et compor-
tant par exemple un taraudage. La pièce à insérer est
mise en place à l'intérieur du moule vide et se trouve
emprisonnée en pleine matière après injection (voir
figure et 5 50.5).

Tolérances - États de surface

Consulter les tableaux des 5 16.4 et 17.48.

1 Sens de la dhpouille

Trace de joint
périphérique

I
Reliefs

ées ou matricées.
