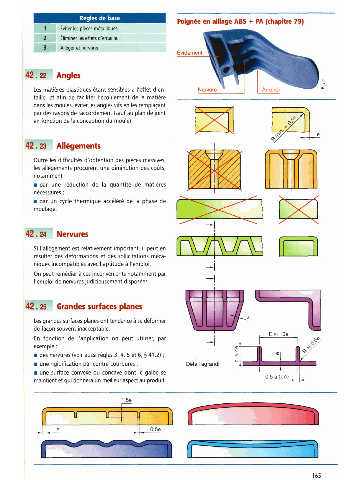

Page 163 - Guide du Dessinateur Industriel

Réales de hase 1
paisnOe en alliage ABS + PA (dirrp'itre 79)
1 Éviter les pièces métalliques.
I
2 Éliminer les effets d'entaille.
--
3
Alléger et nervurer.

Angles
Les matières plastiques étant sensibles à l'effet d'en-
taille, et afin de faciliter l'écoulement de la matière
dans les moules, éviter les angles vifs en les remplaçant
par des rayons de raccordement (sauf au plan de joint
en fonction de la conception du moule).

Outre les difficultés d'obtention des pièces massives,
les allègements procurent une diminution des coûts,
notamment :
i par une réduction de la quantité de matières
nécessaires ;
i par un cycle thermique accéléré de la phase de
moulage.

Si l'allègement est relativement important, il peut en
résulter des déformations et des sollicitations méca-
niques incompatibles avec l'aptitude à l'emploi.
On peut remédier à ces inconvénients notamment par
l'emploi de nervures judicieusement disposées.

Les grandes surfaces planes ont tendance à se déformer
de façon souvent inacceptable.
En fonction de l'application on peut utiliser, par
exemple :
i des nervures (voir aussi règles 3,4, 5 et 6, 5 41.2) ;
i une rigidification par contrecourbures ; Detail agrandi
i une surface convexe ou concave dont le galbe se
maintient et qui donnera un meilleur aspect au produit.
