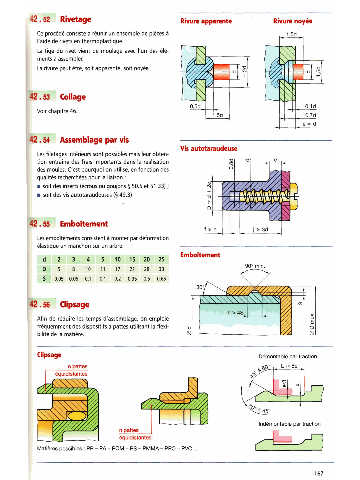

Page 165 - Guide du Dessinateur Industriel

Rivum apparente Rivure noyk
[ Ce procédé consiste à réunir un ensemble de pieces à
l'aide de rivets en thermoplastique.
La tige du rivet vient de moulage avec l'un des élé-
I
ments à assembler.
La rivure peut être, soit apparente, soit noyée.
k
.
Collage

Voir chapitre 46.

--.
Assemblage par vis
B. S)
Les filetages intérieurs sont possibles mais leur obten-
tion entraîne des frais importants dans la réalisation
des moules. C'est pourquoi on utilise, en fonction des
qualités recherchées pour la liaison :
rn soit des inserts (écrous ou goujons 5 50.5 et 51.33) ;
rn soit des vis autotaraudeuses (5 49.3).
--

.
$ Emboîtement

1 Les embohents consistent l monter par déformation
élastique un manchon sur un arbre.
Emboîtement

5 8'70 11 1; 22 28 JJ
di nr ni nan nr; na

Afin de réduire les temps d'assemblage, on emploie
fréquemment des dispositifs à pattes utilisant la flexi-
bilité de la matière.

cbw Démontable par traction

Indémontable par traction

Matières possibles : PP - PA - POM - PS - PMMA - PPO - PVC ...
