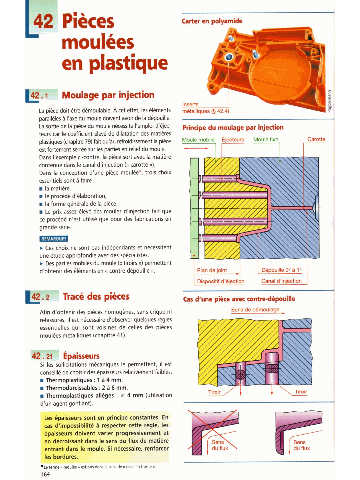

Page 162 - Guide du Dessinateur Industriel

Carter en polyamide
moulées

en plastique

Moubge par injection
#iTiirti
pièce doit être démoulable. À cet effet, les éléments ad
. ..
parallèles A I'axe du moule doivent avoir de la dépouille.
ia sortie de la pièce du moule nécessite l'emploi d'éjec- *dP du pu i,,ja
teurs car le coefficient élevé de dilatation des matières
plastiques (chapitre 79) fait qu'au refroidient la pièce ~~~
est fortement serrée sur les parties en relief du moule.
Dans l'exemple ci-contre, la pièce sort avec la matière
contenue dans le canal d'injection (« carotte 4. 7 I
Dans la conception d'une pièce moulée*, trois choix 1
essentiels sont A faire :
la
i matière,
le
i procédé d'élaboration,
la
i forme générale de la pièce.
Le
i prix assez élevé des moules d'injection fait que 1
ce pr&édé n'est utilisé que pour des fabrications en
série. l
Emma
b Ces choix ne sont pas indépendants et nécessitent
une étude approfondie avec des spécialistes.
b Des parties mobiles du moule (« tiroirs ») permettent
d'obtenir des éléments en contre-dépouille n.

. - 1 Trac4 des pikes Car d'une pièce avec ~Ontreaépouiric!
I
Afin d'obtenir des pièces homogènes, sans crique ni
retassures, il est nécessaire d'observer quelques règles
essentielles qui sont voisines de celles des pièces
moulées métalliques (chapitre 41).

12.21 1 tpaisseurs
Si les sollicitations mécaniques le permettent, il est
conseillé de choisir des épaisseurs relativement faibles.
i Thermoplastiques : 1 à 4 mm.
i Thermodurcissables : 2 A 6 mm.
i Thermoplastiques allégés : 3 4 mm (utilisation
d'un agent gonflant).

bordures

Le terne a moul& r est pris dans le sens de a mise en forme n.
