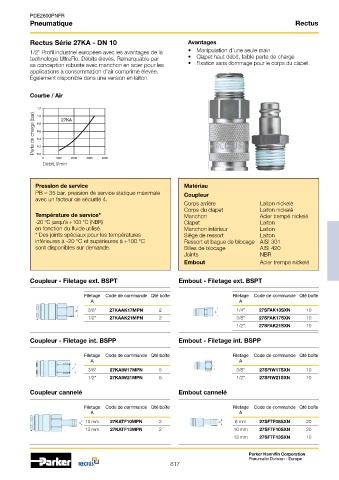

Page 810 - Catalogue Pneumatique

PDE2600PNFR
Pneumatique Rectus

Rectus Série 27KA - DN 10 Avantages

1/2” Profil industriel européen avec les avantages de la • Manipulation d’une seule main
technologie UltraFlo. Débits élevés. Remarquable par • Clapet haut débit, faible perte de charge
sa conception robuste avec manchon en acier pour les • Fixation sans dommage pour le corps du clapet
applications à consommation d’air comprimé élevée.
Également disponible dans une version en laiton.

Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Laiton nickelé
Température de service* Manchon Acier trempé nickelé
-20 °C jusqu'à +100 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Manchon intérieur Laiton
* Des joints spéciaux pour les températures Siège de ressort Laiton
inférieures à -20 °C et supérieures à +100 °C Ressort et bague de blocage AISI 301
sont disponibles sur demande. Billes de blocage AISI 420
Joints NBR
Embout Acier trempé nickelé

Coupleur - Filetage ext. BSPT Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8” 27KAAK17MPN 2 1/4” 27SFAK13SXN 10
1/2” 27KAAK21MPN 2 3/8” 27SFAK17SXN 10
1/2” 27SFAK21SXN 10

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8” 27KAIW17MPN 5 3/8” 27SFIW17SXN 10
1/2” 27KAIW21MPN 5 1/2” 27SFIW21SXN 10

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
10 mm 27KATF10MPN 2 8 mm 27SFTF08SXN 20
13 mm 27KATF13MPN 2 10 mm 27SFTF10SXN 20
13 mm 27SFTF13SXN 10

Parker Hannifin Corporation
Pneumatic Division - Europe
817
