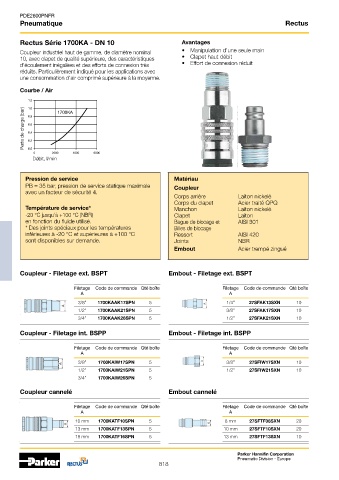

PDE2600PNFR
Pneumatique Rectus

Rectus Série 1700KA - DN 10 Avantages

Coupleur industriel haut de gamme, de diamètre nominal • Manipulation d’une seule main
10, avec clapet de qualité supérieure, des caractéristiques • Clapet haut débit
d‘écoulement inégalées et des efforts de connexion très • Effort de connexion réduit
réduits. Particulièrement indiqué pour les applications avec
une consommation d‘air comprimé supérieure à la moyenne.

Courbe / Air

Perte de charge (bar)

Débit, l/min

Pression de service Matériau
PB = 35 bar, pression de service statique maximale Coupleur
avec un facteur de sécurité 4.
Corps arrière Laiton nickelé
Corps du clapet Acier traité QPQ
Température de service* Manchon Laiton nickelé
-20 °C jusqu'à +100 °C (NBR) Clapet Laiton
en fonction du fluide utilisé. Bague de blocage et AISI 301
* Des joints spéciaux pour les températures Billes de blocage
inférieures à -20 °C et supérieures à +100 °C Ressort AISI 420
sont disponibles sur demande. Joints NBR
Embout Acier trempé zingué

Coupleur - Filetage ext. BSPT Embout - Filetage ext. BSPT

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8” 1700KAAK17SPN 5 1/4” 27SFAK13SXN 10
1/2” 1700KAAK21SPN 5 3/8” 27SFAK17SXN 10
3/4” 1700KAAK26SPN 5 1/2” 27SFAK21SXN 10

Coupleur - Filetage int. BSPP Embout - Filetage int. BSPP

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
3/8” 1700KAIW17SPN 5 3/8” 27SFIW17SXN 10
1/2” 1700KAIW21SPN 5 1/2” 27SFIW21SXN 10
3/4” 1700KAIW26SPN 5

Coupleur cannelé Embout cannelé

Filetage Code de commande Qté boîte Filetage Code de commande Qté boîte
A A
10 mm 1700KATF10SPN 5 8 mm 27SFTF08SXN 20
13 mm 1700KATF13SPN 5 10 mm 27SFTF10SXN 20
16 mm 1700KATF16SPN 5 13 mm 27SFTF13SXN 10

Parker Hannifin Corporation
Pneumatic Division - Europe
818
